python读取文本绘制动态速度曲线

yipeiwu_com6年前Python基础

本文实例为大家分享了python读取文本绘制动态速度曲线的具体代码,供大家参考,具体内容如下

由于需要分析机械加工过程中各个轴的速度,于是用软件导出了数据,写了这个python脚本来显示速度曲线。

效果图如下:

源代码:

import numpy as np
from matplotlib import pyplot as plt
from matplotlib import animation

path = "Nccut_TraceFile.log"
file = open(path, 'r')

AMat = []; BMat = [];XMat = [];YMat = [];ZMat = [];

for line in file.readlines():
  lineArr = line.strip().split()
  AMat.append(int(lineArr[0]))
  BMat.append(int(lineArr[1]))
  XMat.append(int(lineArr[2]))
  YMat.append(int(lineArr[3]))
  ZMat.append(int(lineArr[4]))

fig = plt.figure()
axA = fig.add_subplot(5,1,1,xlim=(0, 0.2), ylim=(0, 40))
axB = fig.add_subplot(5,1,2,xlim=(0, 0.2), ylim=(0, 40))
axX = fig.add_subplot(5,1,3,xlim=(0, 0.2), ylim=(0, 200))
axY = fig.add_subplot(5,1,4,xlim=(0, 0.2), ylim=(0, 200))
axZ = fig.add_subplot(5,1,5,xlim=(0, 0.2), ylim=(0, 200))

lineA, = axA.plot([], [], lw=1)
lineB, = axB.plot([], [], lw=1)
lineX, = axX.plot([], [], lw=1)
lineY, = axY.plot([], [], lw=1)
lineZ, = axZ.plot([], [], lw=1)

def init():
  lineA.set_data([], [])
  lineB.set_data([], [])
  lineX.set_data([], [])
  lineY.set_data([], [])
  lineZ.set_data([], [])
  return lineA,lineB,lineX,lineY,lineZ

def animate(i):

  t = np.linspace(0, 0.2, 10)
  yA = AMat[i:10 + i]
  lineA.set_data(t, yA)

  yB = BMat[i:10 + i]
  lineB.set_data(t, yB)

  yX = XMat[i:10 + i]
  lineX.set_data(t, yX)

  yY = YMat[i:10 + i]
  lineY.set_data(t, yY)

  yZ = ZMat[i:10 + i]
  lineZ.set_data(t, yZ)

  return lineA,lineB,lineX,lineY,lineZ

anim1=animation.FuncAnimation(fig, animate, init_func=init, frames=len(XMat)-10, interval=2)
plt.show()

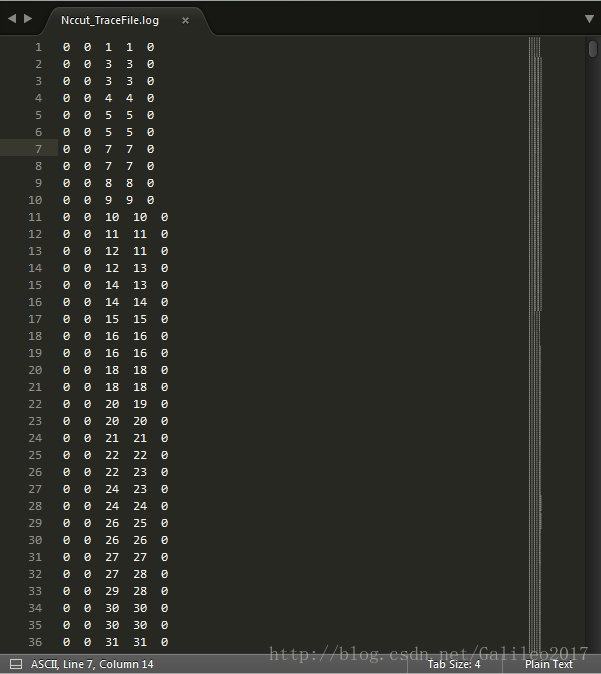

读取的文本格式如下:

以上就是本文的全部内容,希望对大家的学习有所帮助,也希望大家多多支持【听图阁-专注于Python设计】。
