Python使用matplotlib绘制三维图形示例

yipeiwu_com5年前Python基础

本文实例讲述了Python使用matplotlib绘制三维图形。分享给大家供大家参考,具体如下:

用二维泡泡图表示三维数据

泡泡的坐标2维,泡泡的大小三维,使用到的函数

plt.scatter(P[:,0], P[:,1], s=S, lw = 1.5,
         edgecolors = C, facecolors='None')

其中P[:,0], P[:,1]为泡泡的坐标数据,s为泡泡的大小,lw为泡泡的边线宽度,edgecolors为边线颜色,facecolors为填充颜色

代码及注释

# -*- coding:utf-8 -*-
import numpy as np
import matplotlib.pyplot as plt
fig = plt.figure(figsize=(9,6))
# 泡泡的数量
n = 50
size_min = 50
size_max = 50*50
# Ring position,rand可以产生2维数组
P = np.random.rand(n,2)
# Ring colors R,G,B,A
C = np.ones((n,4)) * (0,0,0,1)
# Alpha color channel goes from 0 (transparent) to 1 (opaque)
C[:,3] = np.linspace(0,1,n)
# Ring sizes
S = np.linspace(size_min, size_max, n)
# Scatter plot
plt.scatter(P[:,0], P[:,1], s=S, lw = 1.5,
         edgecolors = C, facecolors='None')
#range只能排列出整数,在排列小数时可以用到np.arange
plt.xlim(0,1), plt.xticks(np.arange(0,1.1,0.1))
plt.ylim(0,1), plt.yticks(np.arange(0,1.1,0.1))
plt.show()

运行结果:

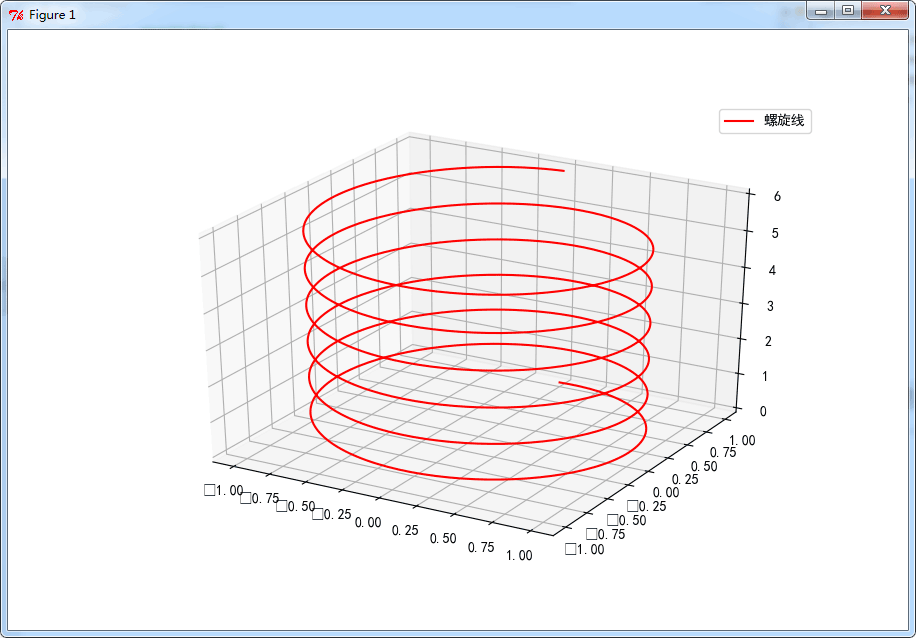

三维螺旋线图

需要导入三维工具mplot3d

from mpl_toolkits.mplot3d import Axes3D

导入了这个工具后才能在add_subplot时添加参数

projection='3d'

完整代码及注释

# -*- coding:utf-8 -*-
from mpl_toolkits.mplot3d import Axes3D
import numpy as np
import matplotlib.pyplot as plt
from pylab import *
mpl.rcParams['font.sans-serif'] = ['SimHei'] #防止中文乱码
fig = plt.figure(figsize=(9,6))
#添加参数projection
ax = fig.add_subplot(111,projection='3d')
z = np.linspace(0, 6, 1000)
r = 1
x = r * np.sin(np.pi*2*z)
y = r * np.cos(np.pi*2*z)
#c是颜色
ax.plot(x, y, z, label=u'螺旋线', c='r')
ax.legend()
#存成图片,支持png格式
# dpi每英寸长度的点数,画出的三维图是矢量图,可以设置保存的dpi
plt.savefig('3d_fig.png',dpi=200)
plt.show()

注:这里针对中文显示问题做了处理,具体可以参考《Python使用matplotlib绘图无法显示中文问题的解决方法》。

参考网站:

https://matplotlib.org/mpl_toolkits/mplot3d/tutorial.html
https://matplotlib.org/gallery.html

更多关于Python相关内容感兴趣的读者可查看本站专题:《Python数学运算技巧总结》、《Python数据结构与算法教程》、《Python函数使用技巧总结》、《Python字符串操作技巧汇总》、《Python入门与进阶经典教程》及《Python文件与目录操作技巧汇总

希望本文所述对大家Python程序设计有所帮助。
