Python 绘制酷炫的三维图步骤详解

yipeiwu_com6年前Python基础

通常我们用 Python 绘制的都是二维平面图,但有时也需要绘制三维场景图,比如像下面这样的:

这些图怎么做出来呢?今天就来分享下如何一步步绘制出三维矢量(SVG)图。

八面体

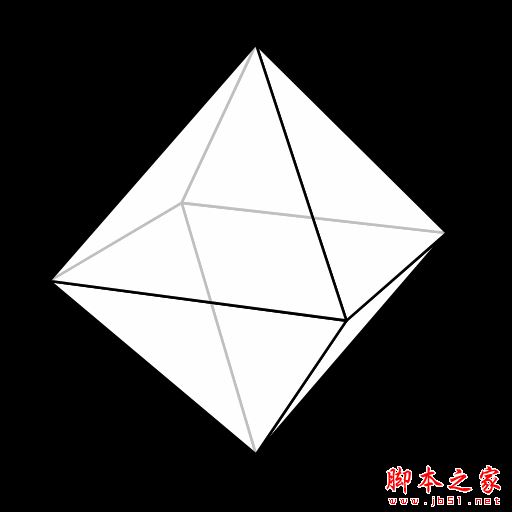

我们先以下面这个八面体为例。

1 安装相关包

首先安装两个必备包:

import pyrr # NumPy 的 3D 函数库
import svgwrite # svg图形处理库

2 定义 3D 图生成环境

接下来定义几个类设置好 3 维图基础环境:

viewport :矩形图范围

camera:包括视图矩阵和投影矩阵

mesh:svg 矢量图所需的网格表面矩阵、着色器和样式字典

3 生成八面体数据

然后生成八面体每个定点的数据:

def octahedron():
  """Construct an eight-sided polyhedron"""
  f = sqrt(2.0) / 2.0
  verts = numpy.float32([ ( 0, -1, 0), (-f, 0, f), ( f, 0, f), ( f, 0, -f), (-f, 0, -f), ( 0, 1, 0) ])
  triangles = numpy.int32([ (0, 2, 1), (0, 3, 2), (0, 4, 3), (0, 1, 4), (5, 1, 2), (5, 2, 3), (5, 3, 4), (5, 4, 1) ])
  return verts[triangles]

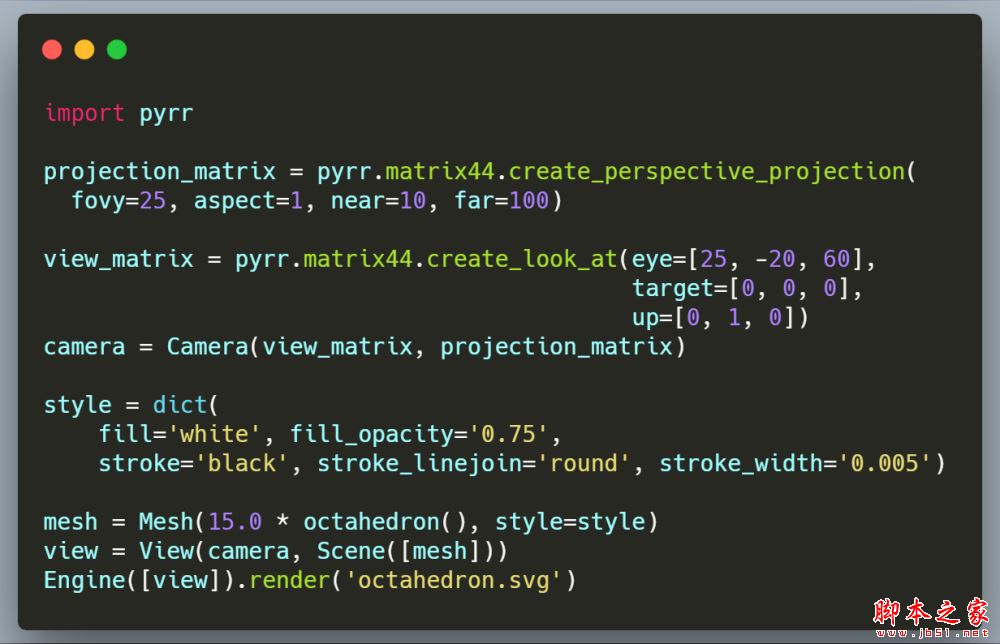

4 pyrr 包渲染

接下来利用 pyrr 3维库渲染上面的原始数据,最后生成 svg 矢量图。

5 生成 svg

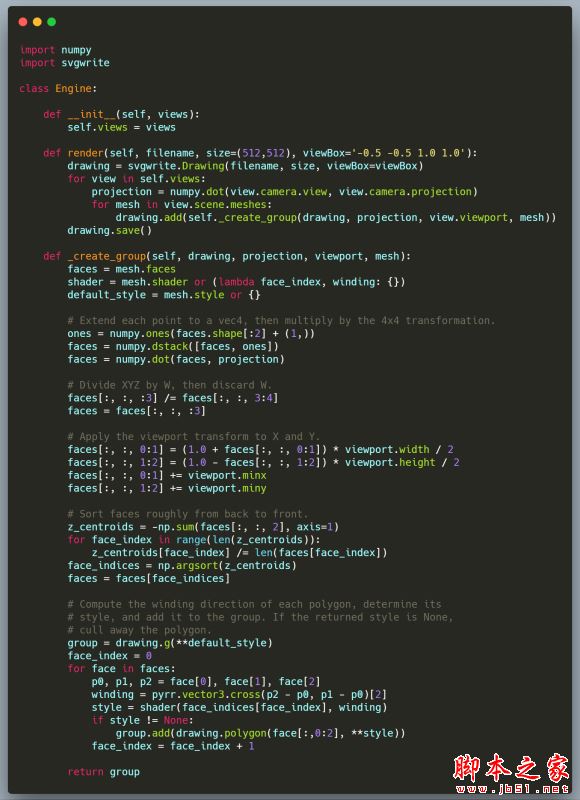

上面最后一步生成 svg 图形,需要调用下面的 Engine 函数,略微有些复杂:

以上代码全部封装到类中调用,就可以生成八面体图形。

除了八面体还可以生成很多其他图形。

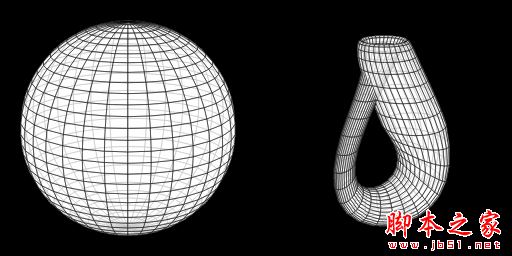

球体和 Klein 瓶

代码如下:

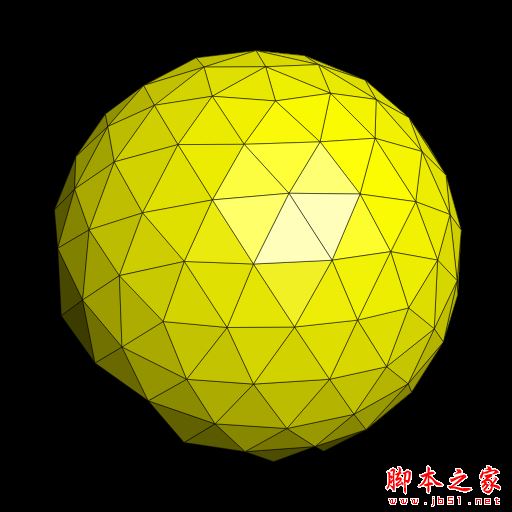

多面球体

代码如下:

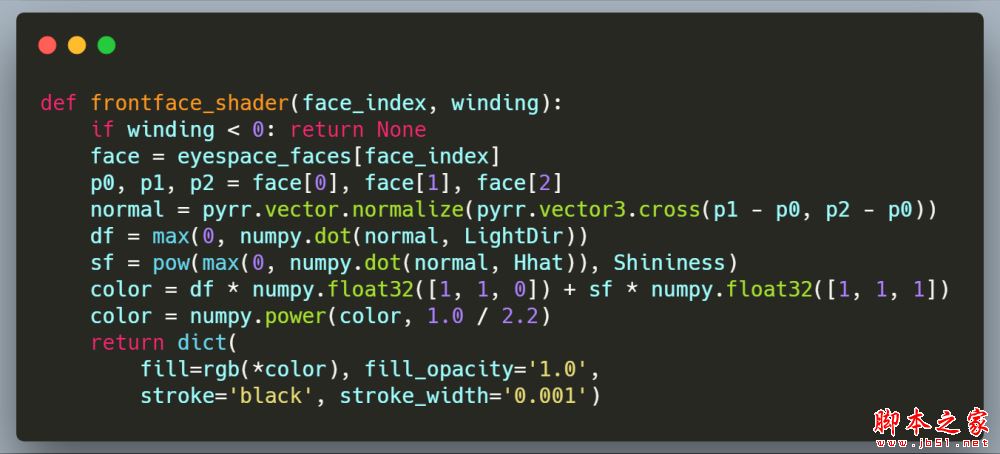

发光的球体

代码实现:

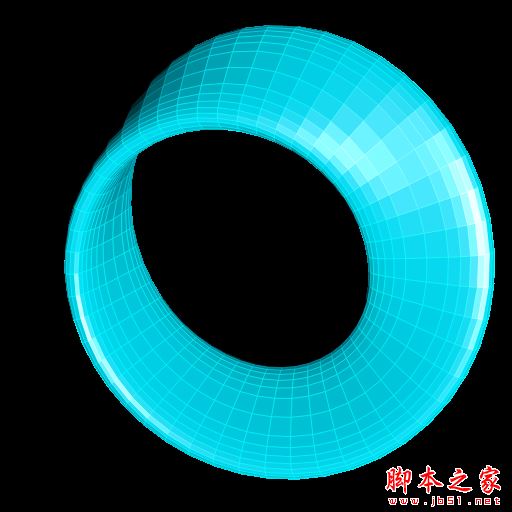

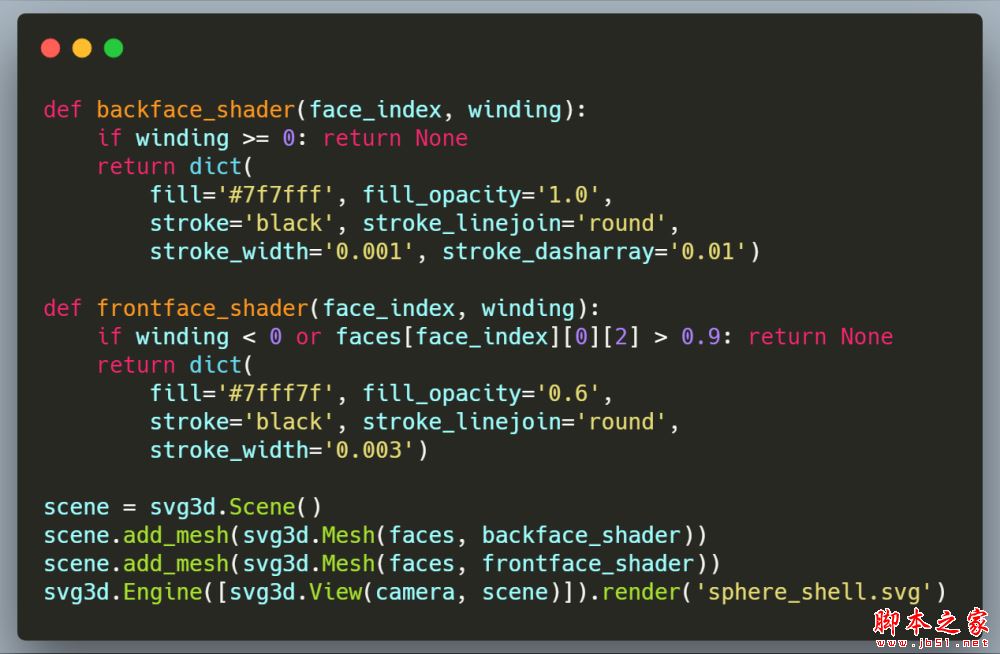

还可以绘制这种曲面体

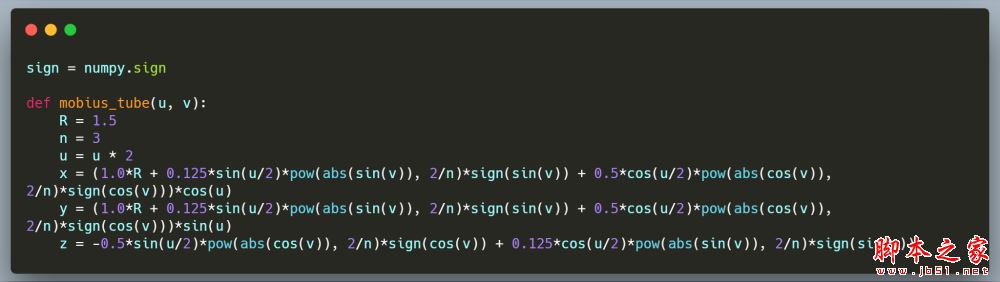

代码实现如下:

总结

以上所述是小编给大家介绍的Python 绘制酷炫的三维图,希望对大家有所帮助,如果大家有任何疑问请给我留言,小编会及时回复大家的。在此也非常感谢大家对【听图阁-专注于Python设计】网站的支持!
如果你觉得本文对你有帮助,欢迎转载,烦请注明出处,谢谢!
