Python干货：分享Python绘制六种可视化图表
可视化图表，有相当多种，但常见的也就下面几种，其他比较复杂一点，大都也是基于如下几种进行组合，变换出来的。对于初学者来说，很容易被这官网上众多的图表类型给吓着了，由于种类太多，几种图表的绘制方法很有可能会混淆起来。
因此，在这里，我特地总结了六种常见的基本图表类型，你可以通过对比学习，打下坚实的基础。
01. 折线图
绘制折线图，如果你数据不是很多的话，画出来的图将是曲折状态，但一旦你的数据集大起来，比如下面我们的示例，有100个点，所以我们用肉眼看到的将是一条平滑的曲线。
这里我绘制三条线，只要执行三次 plt.plot 就可以了。
import numpy as np
import matplotlib.pyplot as plt
x= np.linspace(0, 2, 100)
plt.plot(x, x, label='linear')
plt.plot(x, x**2, label='quadratic')
plt.plot(x, x**3, label='cubic')
plt.xlabel('x label')
plt.ylabel('y label')
plt.title("Simple Plot")
plt.legend()
plt.show()

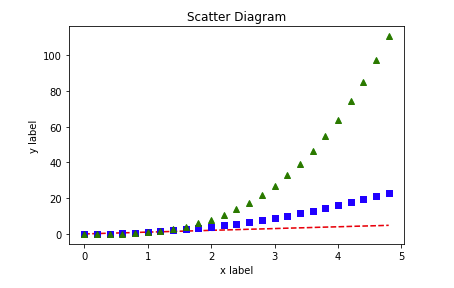

02. 散点图
其实散点图和折线图是一样的原理，将散点图里的点用线连接起来就是折线图了。所以绘制散点图，只要设置一下线型即可。
注意：这里我也绘制三条线，和上面不同的是，我只用一个 plt.plot 就可以了。
import numpy as np import matplotlib.pyplot as plt x = np.arange(0., 5., 0.2) # 红色破折号, 蓝色方块 ，绿色三角块 plt.plot(x, x, 'r--', x, x**2, 'bs', x, x**3, 'g^') plt.show()
03. 直方图
直方图，大家也不算陌生了。这里小明加大难度，在一张图里，画出两个频度直方图。这应该在实际场景上也会遇到吧，因为这样真的很方便比较，有木有？
import numpy as np
import matplotlib.pyplot as plt
np.random.seed(19680801)
mu1, sigma1 = 100, 15
mu2, sigma2 = 80, 15
x1 = mu1 + sigma1 * np.random.randn(10000)
x2 = mu2 + sigma2 * np.random.randn(10000)
# the histogram of the data
# 50：将数据分成50组
# facecolor：颜色；alpha：透明度
# density：是密度而不是具体数值
n1, bins1, patches1 = plt.hist(x1, 50, density=True, facecolor='g', alpha=1)
n2, bins2, patches2 = plt.hist(x2, 50, density=True, facecolor='r', alpha=0.2)
# n：概率值；bins：具体数值；patches：直方图对象。
plt.xlabel('Smarts')
plt.ylabel('Probability')
plt.title('Histogram of IQ')
plt.text(110, .025, r'$\mu=100,\ \sigma=15$')
plt.text(50, .025, r'$\mu=80,\ \sigma=15$')
# 设置x，y轴的具体范围
plt.axis([40, 160, 0, 0.03])
plt.grid(True)
plt.show()
04. 柱状图
同样的，简单的柱状图，我就不画了，这里画三种比较难的图。

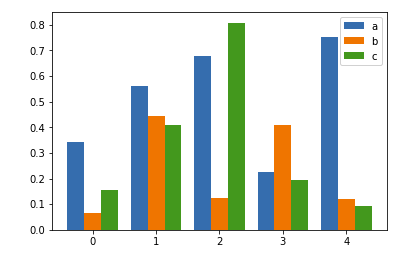

4.1 并列柱状图
import numpy as np import matplotlib.pyplot as plt size = 5 a = np.random.random(size) b = np.random.random(size) c = np.random.random(size) x = np.arange(size) # 有多少个类型，只需更改n即可 total_width, n = 0.8, 3 width = total_width / n # 重新拟定x的坐标 x = x - (total_width - width) / 2 # 这里使用的是偏移 plt.bar(x, a, width=width, label='a') plt.bar(x + width, b, width=width, label='b') plt.bar(x + 2 * width, c, width=width, label='c') plt.legend() plt.show()

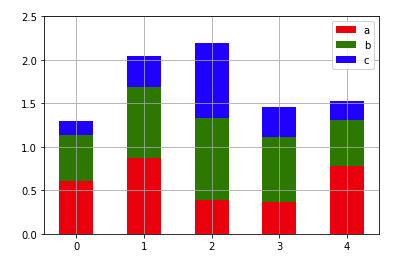

4.2 叠加柱状图
import numpy as np import matplotlib.pyplot as plt size = 5 a = np.random.random(size) b = np.random.random(size) c = np.random.random(size) x = np.arange(size) # 这里使用的是偏移 plt.bar(x, a, width=0.5, label='a',fc='r') plt.bar(x, b, bottom=a, width=0.5, label='b', fc='g') plt.bar(x, c, bottom=a+b, width=0.5, label='c', fc='b') plt.ylim(0, 2.5) plt.legend() plt.grid(True) plt.show()
05. 饼图

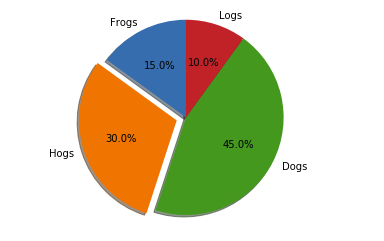

5.1 普通饼图
import matplotlib.pyplot as plt
labels = 'Frogs', 'Hogs', 'Dogs', 'Logs'
sizes = [15, 30, 45, 10]
# 设置分离的距离，0表示不分离
explode = (0, 0.1, 0, 0)
plt.pie(sizes, explode=explode, labels=labels, autopct='%1.1f%%',
shadow=True, startangle=90)
# Equal aspect ratio 保证画出的图是正圆形
plt.axis('equal')
plt.show()

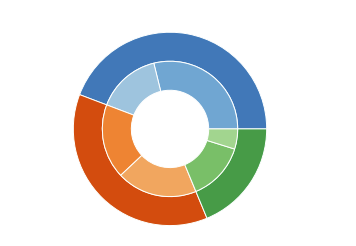

5.2 嵌套饼图
import numpy as np
import matplotlib.pyplot as plt
# 设置每环的宽度
size = 0.3
vals = np.array([[60., 32.], [37., 40.], [29., 10.]])
# 通过get_cmap随机获取颜色
cmap = plt.get_cmap("tab20c")
outer_colors = cmap(np.arange(3)*4)
inner_colors = cmap(np.array([1, 2, 5, 6, 9, 10]))
print(vals.sum(axis=1))
# [92. 77. 39.]
plt.pie(vals.sum(axis=1), radius=1, colors=outer_colors,
wedgeprops=dict(width=size, edgecolor='w'))
print(vals.flatten())
# [60. 32. 37. 40. 29. 10.]
plt.pie(vals.flatten(), radius=1-size, colors=inner_colors,
wedgeprops=dict(width=size, edgecolor='w'))
# equal 使得为正圆
plt.axis('equal')
plt.show()
5.3 极轴饼图
要说酷炫，极轴饼图也是数一数二的了，这里肯定也要学一下。
import numpy as np import matplotlib.pyplot as plt np.random.seed(19680801) N = 10 theta = np.linspace(0.0, 2 * np.pi, N, endpoint=False) radii = 10 * np.random.rand(N) width = np.pi / 4 * np.random.rand(N) ax = plt.subplot(111, projection='polar') bars = ax.bar(theta, radii, width=width, bottom=0.0) # left表示从哪开始， # radii表示从中心点向边缘绘制的长度（半径） # width表示末端的弧长 # 自定义颜色和不透明度 for r, bar in zip(radii, bars): bar.set_facecolor(plt.cm.viridis(r / 10.)) bar.set_alpha(0.5) plt.show()
06. 三维图

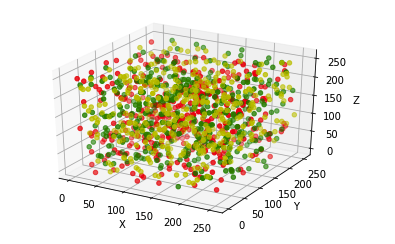

6.1 绘制三维散点图
import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
data = np.random.randint(0, 255, size=[40, 40, 40])
x, y, z = data[0], data[1], data[2]
ax = plt.subplot(111, projection='3d') # 创建一个三维的绘图工程
# 将数据点分成三部分画，在颜色上有区分度
ax.scatter(x[:10], y[:10], z[:10], c='y') # 绘制数据点
ax.scatter(x[10:20], y[10:20], z[10:20], c='r')
ax.scatter(x[30:40], y[30:40], z[30:40], c='g')
ax.set_zlabel('Z') # 坐标轴
ax.set_ylabel('Y')
ax.set_xlabel('X')
plt.show()

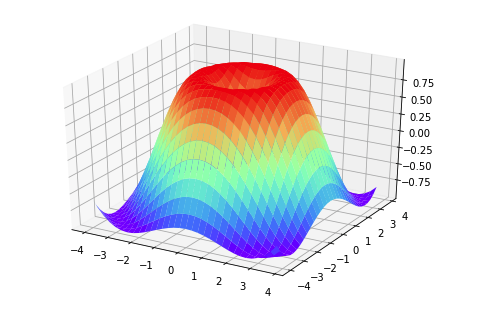

6.2 绘制三维平面图
from matplotlib import pyplot as plt import numpy as np from mpl_toolkits.mplot3d import Axes3D fig = plt.figure() ax = Axes3D(fig) X = np.arange(-4, 4, 0.25) Y = np.arange(-4, 4, 0.25) X, Y = np.meshgrid(X, Y) R = np.sqrt(X**2 + Y**2) Z = np.sin(R) # 具体函数方法可用 help(function) 查看，如：help(ax.plot_surface) ax.plot_surface(X, Y, Z, rstride=1, cstride=1, cmap='rainbow') plt.show()
总结
以上所述是小编给大家介绍的Python绘制六种可视化图表，希望对大家有所帮助，如果大家有任何疑问请给我留言，小编会及时回复大家的。在此也非常感谢大家对【听图阁-专注于Python设计】网站的支持！
