Python实现TCP探测目标服务路由轨迹的原理与方法详解

yipeiwu_com7年前 (2020-03-06)Python基础

本文实例讲述了Python实现TCP探测目标服务路由轨迹的原理与方法。分享给大家供大家参考，具体如下：

一点睛

在此次实践中，通过scapy的traceroute()方法实现探测机到目标服务器的路由轨迹，整个过程的原理见下图，首先通过探测机以SYN方式进行TCP服务扫描，同时启动tcpdump进行抓包，捕获扫描过程经过的所有路由点，再通过graph()方法进行路由IP轨迹绘制，中间调用ASN映射查询IP地理信息并生成svg流程文档，最后使用ImageMagick工具将svg格式转换成png，流程结束。

二代码

# -*- coding: utf-8 -*-
import os,sys,time,subprocess
import warnings,logging
#屏蔽scapy 无用告警信息
warnings.filterwarnings("ignore", category=DeprecationWarning)
#屏蔽模块IPv6 多余告警
logging.getLogger("scapy.runtime").setLevel(logging.ERROR)
from scapy.all import traceroute
#接受输入的域名或IP
domains = raw_input('Please input one or more IP/domain: ')
target = domains.split(' ')
dport = [80]  #扫描的端口列表
if len(target) >= 1 and target[0]!='':
  res,unans = traceroute(target,dport=dport,retry=-2)  #启动路由跟踪
  res.graph(target="> test.svg", ASres=None, type="svg")  #生成svg矢量图形
  time.sleep(1)
  #svg转png格式
  subprocess.Popen("/usr/bin/convert test.svg test.png", shell=True)
else:
  print "IP/domain number of errors,exit"

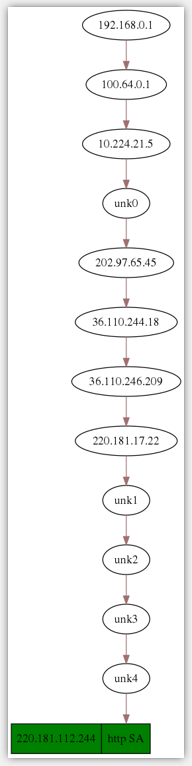

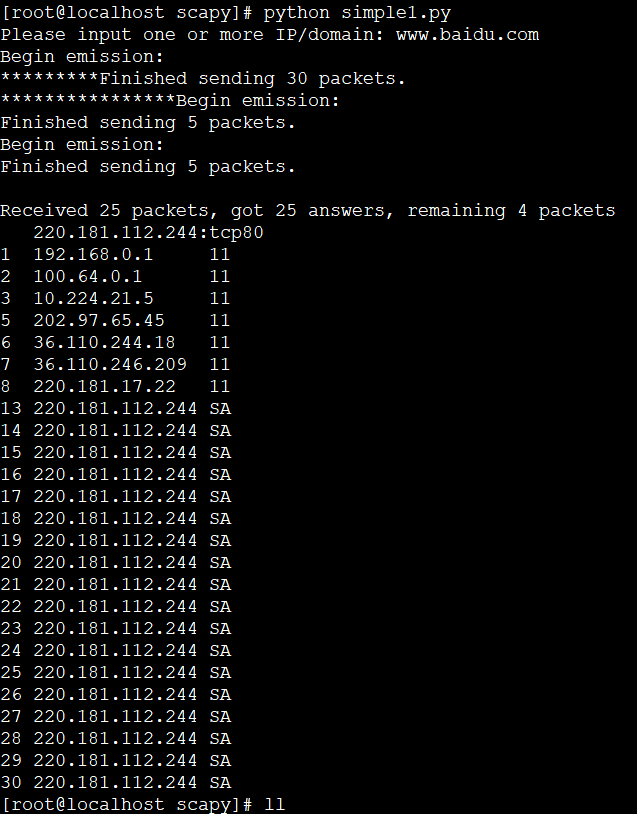

三结果
