matplotlib简介

matplotlib 是python最著名的绘图库，它提供了一整套和matlab相似的命令API，十分适合交互式地行制图。而且也可以方便地将它作为绘图控件，嵌入GUI应用程序中。

它的文档相当完备，并且Gallery页面中有上百幅缩略图，打开之后都有源程序。因此如果你需要绘制某种类型的图，只需要在这个页面中浏览/复制/粘贴一下，基本上都能搞定。

在Linux下比较著名的数据图工具还有gnuplot，这个是免费的，Python有一个包可以调用gnuplot，但是语法比较不习惯，而且画图质量不高。

而 Matplotlib则比较强：Matlab的语法、python语言、latex的画图质量（还可以使用内嵌的latex引擎绘制的数学公式）。

绘图库Matplotlib的安装方法：点击这里

matplotlib绘制折线图

1. line chart

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(0, 2 * np.pi, 100)
y1, y2 = np.sin(x), np.cos(x)

plt.plot(x, y1)
plt.plot(x, y2)

plt.title('line chart')
plt.xlabel('x')
plt.ylabel('y')

plt.show()

2. 图例

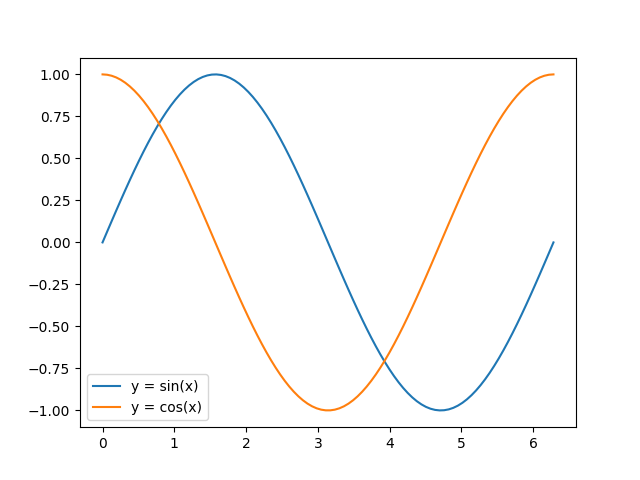

在plot的时候指定label，然后调用legend方法可以绘制图例。例如：

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(0, 2 * np.pi, 100)
y1, y2 = np.sin(x), np.cos(x)

plt.plot(x, y1, label='y = sin(x)')
plt.plot(x, y2, label='y = cos(x)')
plt.legend()
plt.show()

legend方法可接受一个loc关键字参数来设定图例的位置，可取值为数字或字符串：

     0: ‘best'

     1: ‘upper right'

     2: ‘upper left'

     3: ‘lower left'

     4: ‘lower right'

     5: ‘right'

     6: ‘center left'

     7: ‘center right'

     8: ‘lower center'

     9: ‘upper center'

     10: ‘center'

3. 线的样式

（1）颜色

plot方法的关键字参数color(或c)用来设置线的颜色。可取值为：

1、颜色名称或简写

     b: blue

     g: green

     r: red

     c: cyan

     m: magenta

     y: yellow

     k: black

     w: white

2、#rrggbb

3、(r, g, b) 或 (r, g, b, a)，其中 r g b a 取均为[0, 1]之间

4、[0, 1]之间的浮点数的字符串形式，表示灰度值。0表示黑色，1表示白色

（2）样式

plot方法的关键字参数linestyle(或ls)用来设置线的样式。可取值为：

• -, solid
• --, dashed
• -., dashdot
• :, dotted
• '', ' ', None

（3）粗细

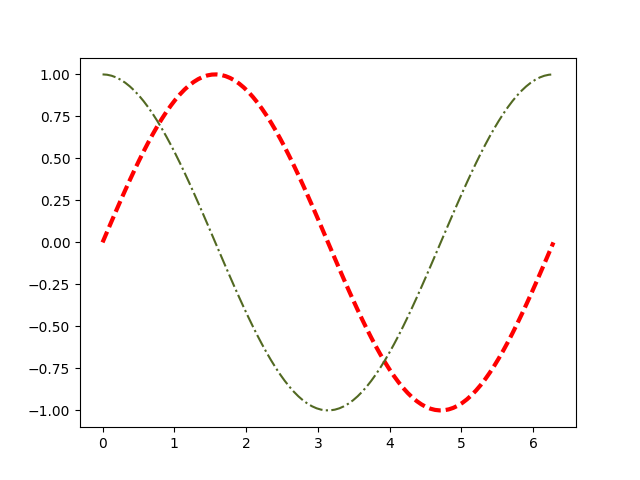

设置plot方法的关键字参数linewidth(或lw)可以改变线的粗细，其值为浮点数。

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(0, 2 * np.pi, 100)
y1, y2 = np.sin(x), np.cos(x)

plt.plot(x, y1, c='r', ls='--', lw=3)
plt.plot(x, y2, c='#526922', ls='-.')
plt.show()

4. marker

以下关键字参数可以用来设置marker的样式：

• marker
• markeredgecolor 或 mec
• markeredgewidth 或 mew
• markerfacecolor 或 mfc
• markerfacecoloralt 或 mfcalt
• markersize 或 ms

其中marker可取值为：

• '.': point marker
• ',': pixel marker
• 'o': circle marker
• 'v': triangle_down marker
• '^': triangle_up marker
• '<': triangle_left marker
• '>': triangle_right marker
• '1': tri_down marker
• '2': tri_up marker
• '3': tri_left marker
• '4': tri_right marker
• 's': square marker
• 'p': pentagon marker
• '*': star marker
• 'h': hexagon1 marker
• 'H': hexagon2 marker
• '+': plus marker
• 'x': x marker
• 'D': diamond marker
• 'd': thin_diamond marker
• '|': vline marker
• '_': hline marker

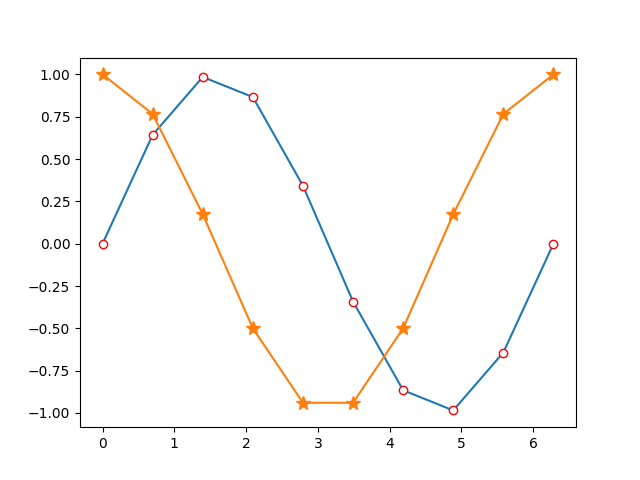

例如：

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(0, 2 * np.pi, 10)
y1, y2 = np.sin(x), np.cos(x)

plt.plot(x, y1, marker='o', mec='r', mfc='w')
plt.plot(x, y2, marker='*', ms=10)
plt.show()

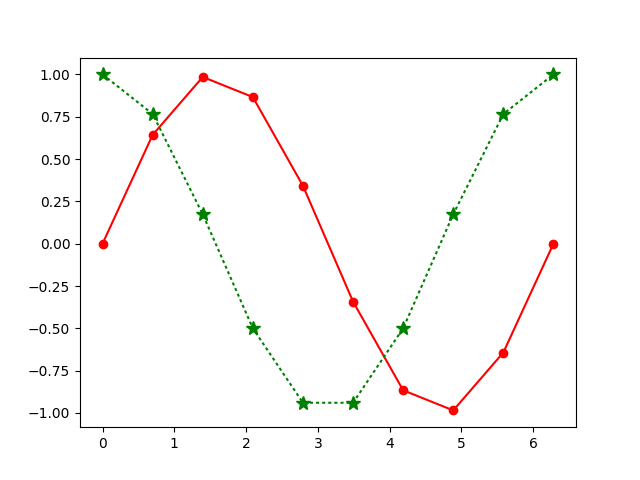

另外，marker关键字参数可以和color以及linestyle这两个关键字参数合并为一个字符串。例如：

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(0, 2 * np.pi, 10)
y1, y2 = np.sin(x), np.cos(x)

plt.plot(x, y1, 'ro-')
plt.plot(x, y2, 'g*:', ms=10)
plt.show()

总结
