Python matplotlib绘图可视化知识点整理(小结)
无论你工作在什么项目上，IPython都是值得推荐的。利用ipython --pylab，可以进入PyLab模式，已经导入了matplotlib库与相关软件包（例如Numpy和Scipy)，额可以直接使用相关库的功能。
本文作为学习过程中对matplotlib一些常用知识点的整理，方便查找。
这样IPython配置为使用你所指定的matplotlib GUI后端（TK/wxPython/PyQt/Mac OS X native/GTK)。对于大部分用户而言，默认的后端就已经够用了。Pylab模式还会向IPython引入一大堆模块和函数以提供一种更接近MATLAB的界面。
import matplotlib.pyplot as plt
labels='frogs','hogs','dogs','logs'
sizes=15,20,45,10
colors='yellowgreen','gold','lightskyblue','lightcoral'
explode=0,0.1,0,0
plt.pie(sizes,explode=explode,labels=labels,colors=colors,autopct='%1.1f%%',shadow=True,startangle=50)
plt.axis('equal')
plt.show()
matplotlib图标正常显示中文
为了在图表中能够显示中文和负号等，需要下面一段设置：
import matplotlib.pyplot as plt plt.rcParams['font.sas-serig']=['SimHei'] #用来正常显示中文标签 plt.rcParams['axes.unicode_minus']=False #用来正常显示负号
matplotlib inline和pylab inline
可以使用ipython --pylab打开ipython命名窗口。
%matplotlib inline #notebook模式下 %pylab inline #ipython模式下
这两个命令都可以在绘图时，将图片内嵌在交互窗口，而不是弹出一个图片窗口，但是，有一个缺陷：除非将代码一次执行，否则，无法叠加绘图，因为在这两种模式下，是要有plt出现，图片会立马show出来，因此：
推荐在ipython notebook时使用，这样就能很方便的一次编辑完代码，绘图。
为项目设置matplotlib参数
在代码执行过程中，有两种方式更改参数：
- 使用参数字典(rcParams)
- 调用matplotlib.rc()命令通过传入关键字元祖，修改参数
如果不想每次使用matplotlib时都在代码部分进行配置，可以修改matplotlib的文件参数。可以用matplot.get_config()命令来找到当前用户的配置文件目录。
配置文件包括以下配置项：
axex: 设置坐标轴边界和表面的颜色、坐标刻度值大小和网格的显示
backend: 设置目标暑促TkAgg和GTKAgg
figure: 控制dpi、边界颜色、图形大小、和子区( subplot)设置
font: 字体集（font family）、字体大小和样式设置
grid: 设置网格颜色和线性
legend: 设置图例和其中的文本的显示
line: 设置线条（颜色、线型、宽度等）和标记
patch: 是填充2D空间的图形对象，如多边形和圆。控制线宽、颜色和抗锯齿设置等。
savefig: 可以对保存的图形进行单独设置。例如，设置渲染的文件的背景为白色。
verbose: 设置matplotlib在执行期间信息输出，如silent、helpful、debug和debug-annoying。
xticks和yticks: 为x,y轴的主刻度和次刻度设置颜色、大小、方向，以及标签大小。
线条相关属性标记设置
用来该表线条的属性
| 线条风格linestyle或ls | 描述 | 线条风格linestyle或ls | 描述 |
|---|---|---|---|
| ‘-‘ | 实线 | ‘:' | 虚线 |
| ‘–' | 破折线 | ‘None',' ‘,'' | 什么都不画 |
| ‘-.' | 点划线 |
线条标记
| 标记maker | 描述 | 标记 | 描述 | |
|---|---|---|---|---|
| ‘o' | 圆圈 | ‘.' | 点 | |
| ‘D' | 菱形 | ‘s' | 正方形 | |
| ‘h' | 六边形1 | ‘*' | 星号 | |
| ‘H' | 六边形2 | ‘d' | 小菱形 | |
| ‘_' | 水平线 | ‘v' | 一角朝下的三角形 | |
| ‘8' | 八边形 | ‘<' | 一角朝左的三角形 | |
| ‘p' | 五边形 | ‘>' | 一角朝右的三角形 | |
| ‘,' | 像素 | ‘^' | 一角朝上的三角形 | |
| ‘+' | 加号 | ‘\ | ‘ | 竖线 |
| ‘None','',' ‘ | 无 | ‘x' | X |
颜色
可以通过调用matplotlib.pyplot.colors()得到matplotlib支持的所有颜色。
| 别名 | 颜色 | 别名 | 颜色 |
|---|---|---|---|
| b | 蓝色 | g | 绿色 |
| r | 红色 | y | 黄色 |
| c | 青色 | k | 黑色 |
| m | 洋红色 | w | 白色 |
如果这两种颜色不够用，还可以通过两种其他方式来定义颜色值：
- 使用HTML十六进制字符串
color='eeefff'使用合法的HTML颜色名字（'red','chartreuse'等）。 - 也可以传入一个归一化到[0,1]的RGB元祖。
color=(0.3,0.3,0.4)
很多方法可以介绍颜色参数，如title()。
plt.tilte('Title in a custom color',color='#123456'）
背景色
通过向如matplotlib.pyplot.axes()或者matplotlib.pyplot.subplot()这样的方法提供一个axisbg参数，可以指定坐标这的背景色。
subplot(111,axisbg=(0.1843,0.3098,0.3098)
基础
如果你向plot()指令提供了一维的数组或列表，那么matplotlib将默认它是一系列的y值，并自动为你生成x的值。默认的x向量从0开始并且具有和y同样的长度，因此x的数据是[0,1,2,3].
确定坐标范围plt.axis([xmin, xmax, ymin, ymax])
上面例子里的axis()命令给定了坐标范围。
xlim(xmin, xmax)和ylim(ymin, ymax)来调整x,y坐标范围

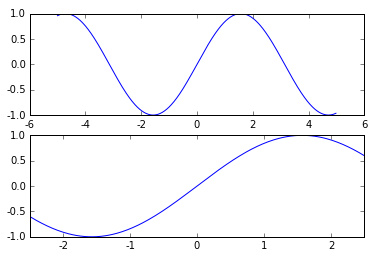

%matplotlib inline import numpy as np import matplotlib.pyplot as plt from pylab import * x = np.arange(-5.0, 5.0, 0.02) y1 = np.sin(x) plt.figure(1) plt.subplot(211) plt.plot(x, y1) plt.subplot(212) #设置x轴范围 xlim(-2.5, 2.5) #设置y轴范围 ylim(-1, 1) plt.plot(x, y1)

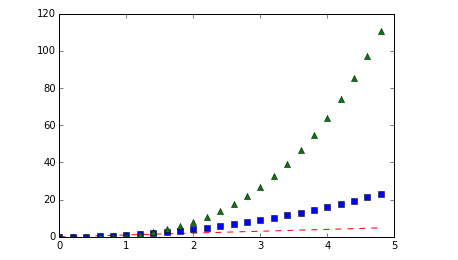

叠加图
用一条指令画多条不同格式的线。
import numpy as np import matplotlib.pyplot as plt # evenly sampled time at 200ms intervals t = np.arange(0., 5., 0.2) # red dashes, blue squares and green triangles plt.plot(t, t, 'r--', t, t**2, 'bs', t, t**3, 'g^') plt.show()
plt.figure()
你可以多次使用figure命令来产生多个图，其中，图片号按顺序增加。这里，要注意一个概念当前图和当前坐标。所有绘图操作仅对当前图和当前坐标有效。通常，你并不需要考虑这些事，下面的这个例子为大家演示这一细节。
import matplotlib.pyplot as plt
plt.figure(1) # 第一张图
plt.subplot(211) # 第一张图中的第一张子图
plt.plot([1,2,3])
plt.subplot(212) # 第一张图中的第二张子图
plt.plot([4,5,6])
plt.figure(2) # 第二张图
plt.plot([4,5,6]) # 默认创建子图subplot(111)
plt.figure(1) # 切换到figure 1 ; 子图subplot(212)仍旧是当前图
plt.subplot(211) # 令子图subplot(211)成为figure1的当前图
plt.title('Easy as 1,2,3') # 添加subplot 211 的标题
figure感觉就是给图像ID，之后可以索引定位到它。
plt.text()添加文字说明
text()可以在图中的任意位置添加文字，并支持LaTex语法
xlable(), ylable()用于添加x轴和y轴标签
title()用于添加图的题目

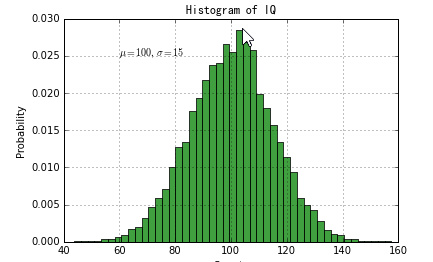

import numpy as np
import matplotlib.pyplot as plt
mu, sigma = 100, 15
x = mu + sigma * np.random.randn(10000)
# 数据的直方图
n, bins, patches = plt.hist(x, 50, normed=1, facecolor='g', alpha=0.75)
plt.xlabel('Smarts')
plt.ylabel('Probability')
#添加标题
plt.title('Histogram of IQ')
#添加文字
plt.text(60, .025, r'$\mu=100,\ \sigma=15$')
plt.axis([40, 160, 0, 0.03])
plt.grid(True)
plt.show()
text中前两个参数感觉应该是文本出现的坐标位置。
plt.annotate()文本注释
在数据可视化的过程中，图片中的文字经常被用来注释图中的一些特征。使用annotate()方法可以很方便地添加此类注释。在使用annotate时，要考虑两个点的坐标：被注释的地方xy(x, y)和插入文本的地方xytext(x, y)。[^1]
import numpy as np
import matplotlib.pyplot as plt
ax = plt.subplot(111)
t = np.arange(0.0, 5.0, 0.01)
s = np.cos(2*np.pi*t)
line, = plt.plot(t, s, lw=2)
plt.annotate('local max', xy=(2, 1), xytext=(3, 1.5),
arrowprops=dict(facecolor='black', shrink=0.05),
)
plt.ylim(-2,2)
plt.show()

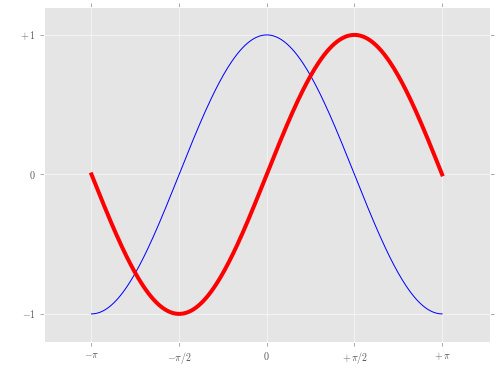

plt.xticks()/plt.yticks()设置轴记号
现在是明白干嘛用的了，就是人为设置坐标轴的刻度显示的值。
# 导入 matplotlib 的所有内容（nympy 可以用 np 这个名字来使用）
from pylab import *
# 创建一个 8 * 6 点（point）的图，并设置分辨率为 80
figure(figsize=(8,6), dpi=80)
# 创建一个新的 1 * 1 的子图，接下来的图样绘制在其中的第 1 块（也是唯一的一块）
subplot(1,1,1)
X = np.linspace(-np.pi, np.pi, 256,endpoint=True)
C,S = np.cos(X), np.sin(X)
# 绘制余弦曲线，使用蓝色的、连续的、宽度为 1 （像素）的线条
plot(X, C, color="blue", linewidth=1.0, linestyle="-")
# 绘制正弦曲线，使用绿色的、连续的、宽度为 1 （像素）的线条
plot(X, S, color="r", lw=4.0, linestyle="-")
plt.axis([-4,4,-1.2,1.2])
# 设置轴记号
xticks([-np.pi, -np.pi/2, 0, np.pi/2, np.pi],
[r'$-\pi$', r'$-\pi/2$', r'$0$', r'$+\pi/2$', r'$+\pi$'])
yticks([-1, 0, +1],
[r'$-1$', r'$0$', r'$+1$'])
# 在屏幕上显示
show()
当我们设置记号的时候，我们可以同时设置记号的标签。注意这里使用了 LaTeX。[^2]
移动脊柱 坐标系
ax = gca()
ax.spines['right'].set_color('none')
ax.spines['top'].set_color('none')
ax.xaxis.set_ticks_position('bottom')
ax.spines['bottom'].set_position(('data',0))
ax.yaxis.set_ticks_position('left')
ax.spines['left'].set_position(('data',0))
这个地方确实没看懂，囧，以后再说吧，感觉就是移动了坐标轴的位置。
plt.legend()添加图例
plot(X, C, color="blue", linewidth=2.5, linestyle="-", label="cosine") plot(X, S, color="red", linewidth=2.5, linestyle="-", label="sine") legend(loc='upper left')
matplotlib.pyplot

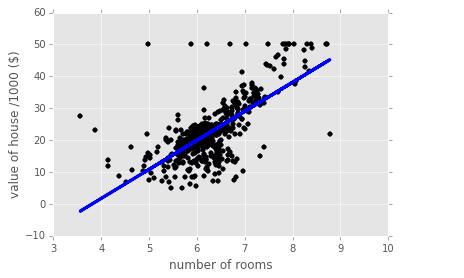

使用plt.style.use('ggplot')命令，可以作出ggplot风格的图片。
# Import necessary packages
import pandas as pd
%matplotlib inline
import matplotlib.pyplot as plt
plt.style.use('ggplot')
from sklearn import datasets
from sklearn import linear_model
import numpy as np
# Load data
boston = datasets.load_boston()
yb = boston.target.reshape(-1, 1)
Xb = boston['data'][:,5].reshape(-1, 1)
# Plot data
plt.scatter(Xb,yb)
plt.ylabel('value of house /1000 ($)')
plt.xlabel('number of rooms')
# Create linear regression object
regr = linear_model.LinearRegression()
# Train the model using the training sets
regr.fit( Xb, yb)
# Plot outputs
plt.scatter(Xb, yb, color='black')
plt.plot(Xb, regr.predict(Xb), color='blue',
linewidth=3)
plt.show()
给特殊点做注释
好吧，又是注释，多个例子参考一下！

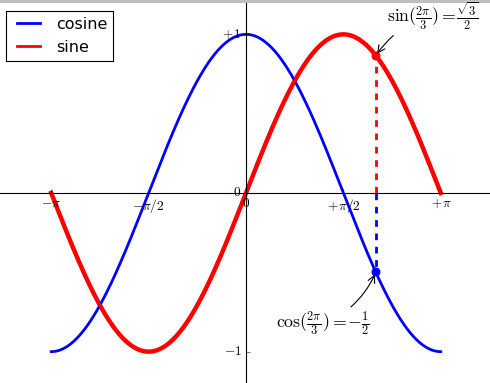

我们希望在 2π/32π/3 的位置给两条函数曲线加上一个注释。首先，我们在对应的函数图像位置上画一个点；然后，向横轴引一条垂线，以虚线标记；最后，写上标签。
t = 2*np.pi/3
# 作一条垂直于x轴的线段，由数学知识可知，横坐标一致的两个点就在垂直于坐标轴的直线上了。这两个点是起始点。
plot([t,t],[0,np.cos(t)], color ='blue', linewidth=2.5, linestyle="--")
scatter([t,],[np.cos(t),], 50, color ='blue')
annotate(r'$\sin(\frac{2\pi}{3})=\frac{\sqrt{3}}{2}$',
xy=(t, np.sin(t)), xycoords='data',
xytext=(+10, +30), textcoords='offset points', fontsize=16,
arrowprops=dict(arrowstyle="->", connectionstyle="arc3,rad=.2"))
plot([t,t],[0,np.sin(t)], color ='red', linewidth=2.5, linestyle="--")
scatter([t,],[np.sin(t),], 50, color ='red')
annotate(r'$\cos(\frac{2\pi}{3})=-\frac{1}{2}$',
xy=(t, np.cos(t)), xycoords='data',
xytext=(-90, -50), textcoords='offset points', fontsize=16,
arrowprops=dict(arrowstyle="->", connectionstyle="arc3,rad=.2"))
plt.subplot()
plt.subplot(2,3,1)表示把图标分割成2*3的网格。也可以简写plt.subplot(231)。其中，第一个参数是行数，第二个参数是列数，第三个参数表示图形的标号。
plt.axes()

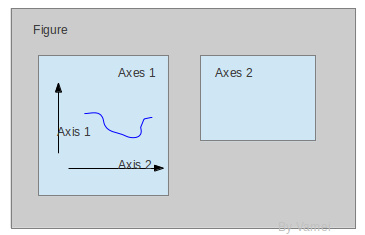

我们先来看什么是Figure和Axes对象。在matplotlib中，整个图像为一个Figure对象。在Figure对象中可以包含一个，或者多个Axes对象。每个Axes对象都是一个拥有自己坐标系统的绘图区域。其逻辑关系如下：
- axes() by itself creates a default full subplot(111) window axis.
- axes(rect, axisbg='w') where rect = [left, bottom, width, height] in normalized (0, 1) units. axisbg is the background color for the axis, default white.
- axes(h) where h is an axes instance makes h the current axis. An Axes instance is returned.
rect=[左, 下, 宽, 高] 规定的矩形区域,rect矩形简写，这里的数值都是以figure大小为比例，因此，若是要两个axes并排显示，那么axes[2]的左=axes[1].左+axes[1].宽，这样axes[2]才不会和axes[1]重叠。

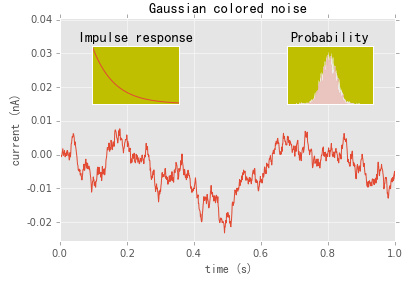

show code:
import matplotlib.pyplot as plt
import numpy as np
# create some data to use for the plot
dt = 0.001
t = np.arange(0.0, 10.0, dt)
r = np.exp(-t[:1000]/0.05) # impulse response
x = np.random.randn(len(t))
s = np.convolve(x, r)[:len(x)]*dt # colored noise
# the main axes is subplot(111) by default
plt.plot(t, s)
plt.axis([0, 1, 1.1*np.amin(s), 2*np.amax(s)])
plt.xlabel('time (s)')
plt.ylabel('current (nA)')
plt.title('Gaussian colored noise')
# this is an inset axes over the main axes
a = plt.axes([.65, .6, .2, .2], axisbg='y')
n, bins, patches = plt.hist(s, 400, normed=1)
plt.title('Probability')
plt.xticks([])
plt.yticks([])
# this is another inset axes over the main axes
a = plt.axes([0.2, 0.6, .2, .2], axisbg='y')
plt.plot(t[:len(r)], r)
plt.title('Impulse response')
plt.xlim(0, 0.2)
plt.xticks([])
plt.yticks([])
plt.show()
pyplot.pie参数
colors颜色
找出matpltlib.pyplot.plot中的colors可以取哪些值？
for name,hex in matplotlib.colors.cnames.iteritems(): print name,hex
打印颜色值和对应的RGB值。
plt.axis('equal')避免比例压缩为椭圆
autopct
How do I use matplotlib autopct?
autopct enables you to display the percent value using Python string formatting. For example, if autopct='%.2f', then for each pie wedge, the format string is '%.2f' and the numerical percent value for that wedge is pct, so the wedge label is set to the string '%.2f'%pct.
