一、前言说明

今天看到微信群里一道六年级数学题，如下图，求阴影部分面积

看起来似乎并不是很难，可是博主添加各种辅助线，写各种方法都没出来，不得已而改用写Python代码来求面积了

二、思路介绍

1.用Python将上图画在坐标轴上，主要是斜线函数和半圆函数

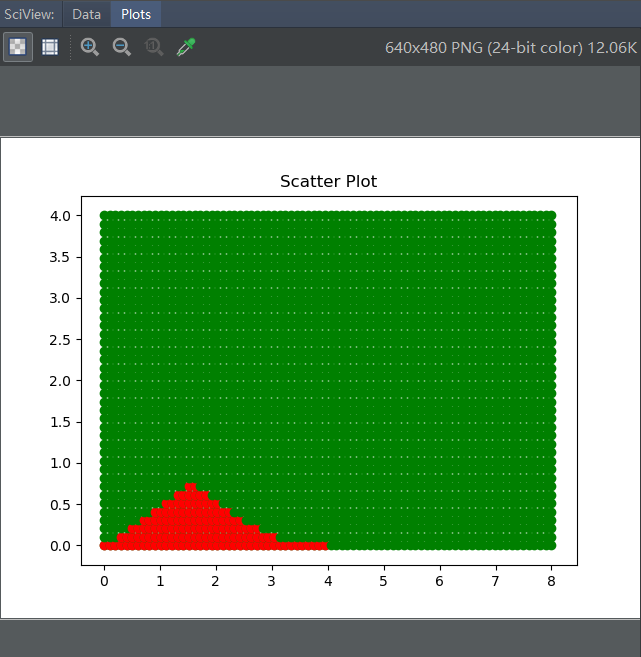

2.均匀的在长方形上面洒满豆子（假设是豆子），求阴影部分豆子占比*总面积

三、源码设计

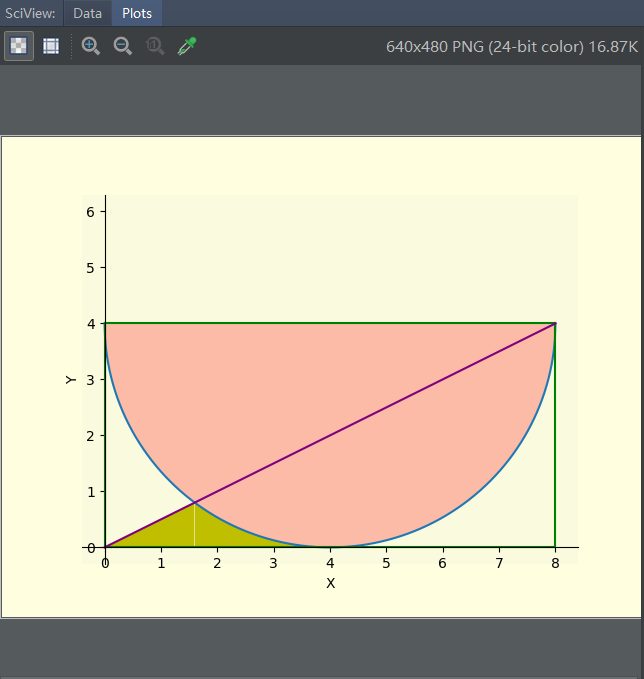

1.做图源码

import matplotlib.pyplot as plt
import numpy as np


def init():
 plt.xlabel('X')
 plt.ylabel('Y')

 fig = plt.gcf()
 fig.set_facecolor('lightyellow')
 fig.set_edgecolor("black")

 ax = plt.gca()
 ax.patch.set_facecolor("lightgray") # 设置ax区域背景颜色
 ax.patch.set_alpha(0.1) # 设置ax区域背景颜色透明度
 ax.spines['right'].set_color('none')
 ax.spines['top'].set_color('none')
 ax.xaxis.set_ticks_position('bottom')
 ax.yaxis.set_ticks_position('left')
 ax.spines['bottom'].set_position(('data', 0))
 ax.spines['left'].set_position(('data', 0))


# 原下半函数
def f1(px, r, a, b):
 return b - np.sqrt(r**2 - (px - a)**2)


# 斜线函数
def f2(px, m, n):
 return px*n/m


# 斜线函数2
def f3(px, m, n):
 return n-1*px*n/m


if __name__ == '__main__':
 r = 4 # 圆半径
 m = 8 # 宽
 n = 4 # 高
 a, b = (4, 4) # 圆心坐标
 init()

 x = np.linspace(0, m, 100*m)
 y = np.linspace(0, n, 100*n)

 # 半圆形
 y1 = f1(x, r, a, b)
 plt.plot(x, y1)
 # 矩形横线
 plt.plot((x.min(), x.max()), (y.min(), y.min()), 'g')
 plt.plot((x.min(), x.max()), (y.max(), y.max()), 'g')
 plt.plot((x.max(), x.max()), (y.max()+2, y.max()+2), 'g') # 画点（8,6）避免图形变形
 # 矩形纵向
 plt.plot((x.min(), x.min()), (y.min(), y.max()), 'g')
 plt.plot((x.max(), x.max()), (y.min(), y.max()), 'g')
 # 斜线方法
 y2 = f2(x, m, n)
 plt.plot(x, y2, 'purple')

 # 阴影部分填充
 xf = x[np.where(x <= 0.5*x.max())]
 plt.fill_between(xf, y.min(), f1(xf, r, a, b), where=f1(xf, r, a, b) <= f2(xf, m, n),
      facecolor='y', interpolate=True)
 plt.fill_between(xf, y.min(), f2(xf, m, n), where=f1(xf, r, a, b) > f2(xf, m, n),
      facecolor='y', interpolate=True)
 # 半圆填充
 plt.fill_between(x, y1, y.max(), facecolor='r', alpha=0.25)
 plt.show()

Draw.py

2.计算源码，其中side是要不要计算图形边框上的点，理论上side只能为True；t设置越大运行时间越长也越精准

import numpy as np


def f1(px, r, a, b):
 return b - np.sqrt(r**2 - (px - a)**2)


def f2(px, m, n):
 return px*n/m


if __name__ == '__main__':
 r = 4 # 圆半径
 m = 8 # 宽
 n = 4 # 高
 a, b = (4, 4) # 圆心坐标
 t = 100 # 精度

 xs = np.linspace(0, m, 2*t*m)
 ys = np.linspace(0, n, t*n)

 # 半圆形
 y1 = f1(xs, r, a, b)
 # 斜线
 y2 = f2(xs, m, n)

 numin = 0
 numtotel = 0
 side = True # 是否计算边框
 for x in xs:
  for y in ys:
   if not side:
    if (x <= 0) | (x >= 8) | (y <= 0) | (y >= 4):
     continue
   numtotel += 1
   if x >= 4:
    continue
   y1 = f1(x, r, a, b)
   y2 = f2(x, m, n)
   if y1 - y2 >= 0:
    if y2 - y > 0:
     numin += 1
    if (y2 - y == 0) and side:
     numin += 1
   elif y2 - y1 > 0:
    if y1 - y > 0:
     numin += 1
    if (y2 - y == 0) and side:
     numin += 1

 print(32*numin/numtotel)

calc.py

四、最后小结

　　1.此种算法t为100时，阴影面积为1.268；t为1000时，阴影面积为1.253，已经非常接近正确答案（正确答案1.252）

　　2.举一反三，类似于这种不规则的面积，只要可以写出来函数，就可以求解面积.

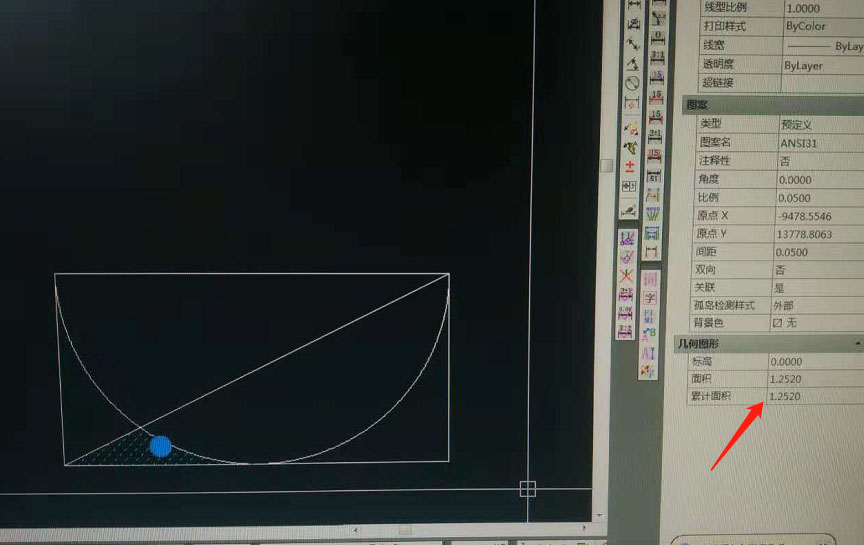

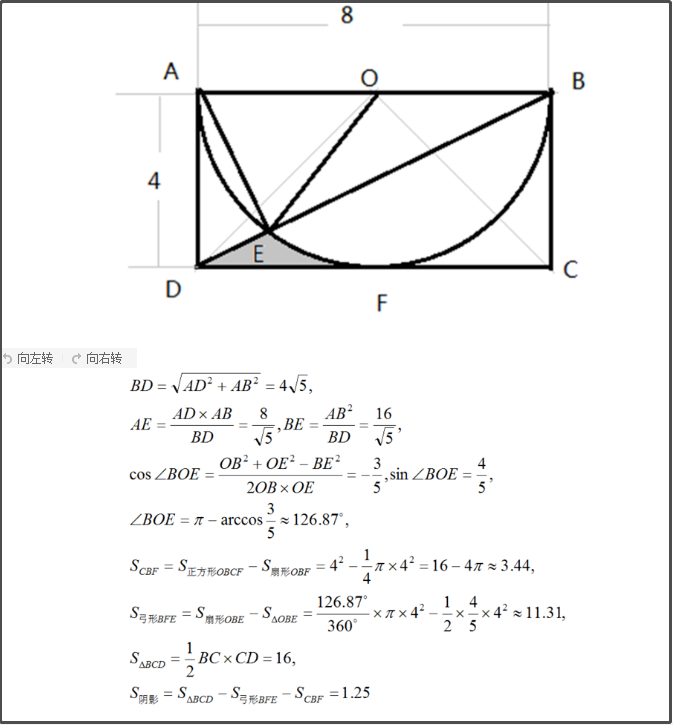

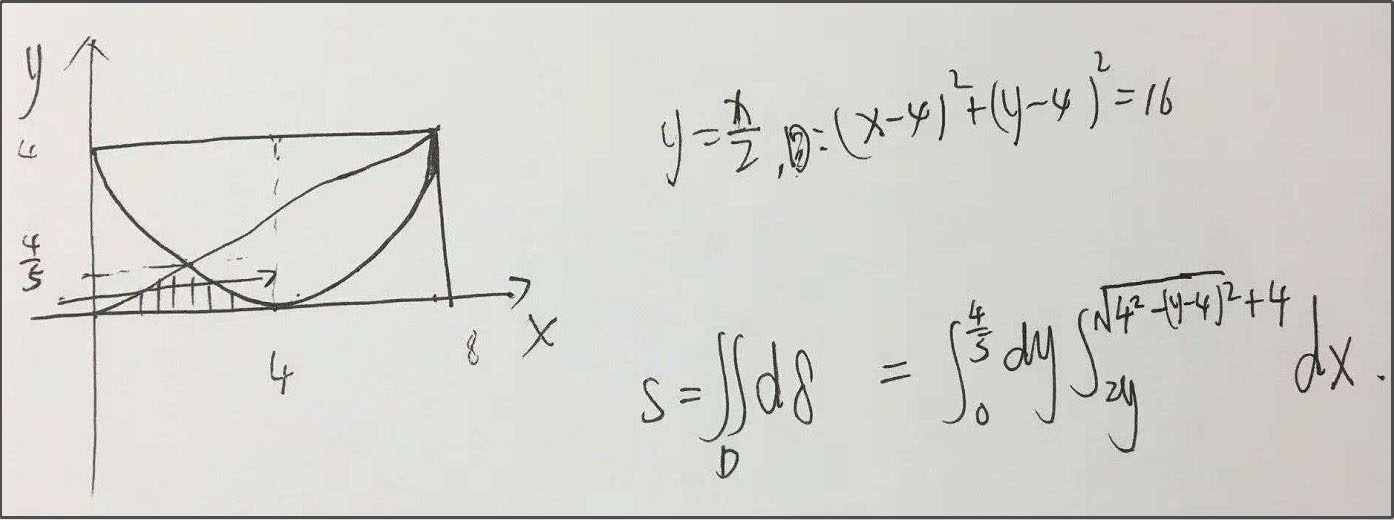

　　2.下面有三种求解方法，第三种表示比大学高数还难看懂，你们呢？
