如何通过python画loss曲线的方法

yipeiwu_com6年前Python基础

1. 首先导入一些python画图的包,读取txt文件,假设我现在有两个模型训练结果的records.txt文件

import numpy as np
import matplotlib.pyplot as plt
import pylab as pl
from mpl_toolkits.axes_grid1.inset_locator import inset_axes
data1_loss =np.loadtxt("valid_RCSCA_records.txt")
data2_loss = np.loadtxt("valid_SCRCA_records.txt")

2. 我自己的数据第一列是训练步数,第二列的loss,所以取出相应列的数据作为绘图的x和y

x = data1_loss[:,0]
y = data1_loss[:,1]
x1 = data2_loss[:,0]
y1 = data2_loss[:,1]

3. 先创建一幅图,再在这幅图上添加一个小图,小图用来显示部分放大的曲线

fig = plt.figure(figsize = (7,5))    #figsize是图片的大小`
ax1 = fig.add_subplot(1, 1, 1) # ax1是子图的名字`

4. 先画出整体的loss曲线

pl.plot(x,y,'g-',label=u'Dense_Unet(block layer=5)')`
# ‘'g‘'代表“green”,表示画出的曲线是绿色,“-”代表画的曲线是实线,可自行选择,label代表的是图例的名称,一般要在名称前面加一个u,如果名称是中文,会显示不出来,目前还不知道怎么解决。
p2 = pl.plot(x1, y1,'r-', label = u'RCSCA_Net')
pl.legend()
#显示图例
p3 = pl.plot(x2,y2, 'b-', label = u'SCRCA_Net')
pl.legend()
pl.xlabel(u'iters')
pl.ylabel(u'loss')
plt.title('Compare loss for different models in training')

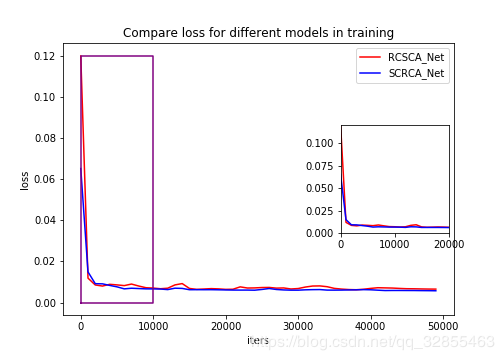

画出曲线如图:


5. 显示放大的部分曲线

# plot the box
tx0 = 0
tx1 = 10000
#设置想放大区域的横坐标范围
ty0 = 0.000
ty1 = 0.12
#设置想放大区域的纵坐标范围
sx = [tx0,tx1,tx1,tx0,tx0]
sy = [ty0,ty0,ty1,ty1,ty0]
pl.plot(sx,sy,"purple")
axins = inset_axes(ax1, width=1.5, height=1.5, loc='right')
#loc是设置小图的放置位置,可以有"lower left,lower right,upper right,upper left,upper #,center,center left,right,center right,lower center,center"
axins.plot(x1,y1 , color='red', ls='-')
axins.plot(x2,y2 , color='blue', ls='-')
axins.axis([0,20000,0.000,0.12])
plt.savefig("train_results_loss.png")
pl.show
#pl.show()也可以

以上就是本文的全部内容,希望对大家的学习有所帮助,也希望大家多多支持【听图阁-专注于Python设计】。
