Python在OpenCV里实现极坐标变换功能

yipeiwu_com5年前 (2020-03-06)Python基础

在中学里学习过直角坐标系，也叫做笛卡尔坐标系，它是正交坐标系，不过也学习过极坐标系，这种坐标系比较适合大炮发射的场合。极坐标系的定义如下：

在平面内取一个定点O，叫极点，引一条射线Ox，叫做极轴，再选定一个长度单位和角度的正方向(通常取逆时针方向)。对于平面内任何一点M，用ρ表示线段OM的长度，θ表示从Ox到OM的角度，ρ叫做点M的极径，θ叫做点M的极角，有序数对 (ρ,θ)就叫点M的极坐标，这样建立的坐标系叫做极坐标系。

极坐标很方便应用到雷达上面，因为雷达不断地转动，反射回来的波计算出距离，再与转动的角度，就构成一个二维图的坐标了。也有人采用这样雷达图来表示公式的销售业绩，这样方便比较不同人的结果，可以看出每个人的差距。下面就使用python和matplotlib实现这样的绘图，让我们对极坐标有一个明确的理解，以便后面展开从直角坐标到极坐标的变换学习，这个例子代码如下：

#python 3.7.4,opencv4.1
#蔡军生 https://blog.csdn.net/caimouse/article/details/51749579
#
import matplotlib.pyplot as plt
import numpy as np

plt.rcParams['font.sans-serif']=['SimHei'] #用来正常显示中文标签
plt.rcParams['axes.unicode_minus']=False #用来正常显示负号

employee = ["张三", "李四", "蔡大", "庞二", "林五"]
actual = [45, 53, 55, 61, 57, 45]
expected = [50, 55, 60, 65, 55, 50]

# 设置图形大小和极坐标方式显示
plt.figure(figsize=(5, 5))
plt.subplot(polar=True)

#角度坐标生成
theta = np.linspace(0, 2 * np.pi, len(actual))

# 设置极坐标的标记
lines, labels = plt.thetagrids(range(0, 360, int(360/len(employee))), (employee))

# 在极坐标显示销售数值
plt.plot(theta, actual)
plt.fill(theta, actual, 'b', alpha=0.1)

# 极坐标显示期望销售数值
plt.plot(theta, expected)

# 添加标注和标题
plt.legend(labels=('实际值', '期望值'), loc=1)
plt.title("实际值 与 期望值对比")

# 显示点到屏幕
plt.show()

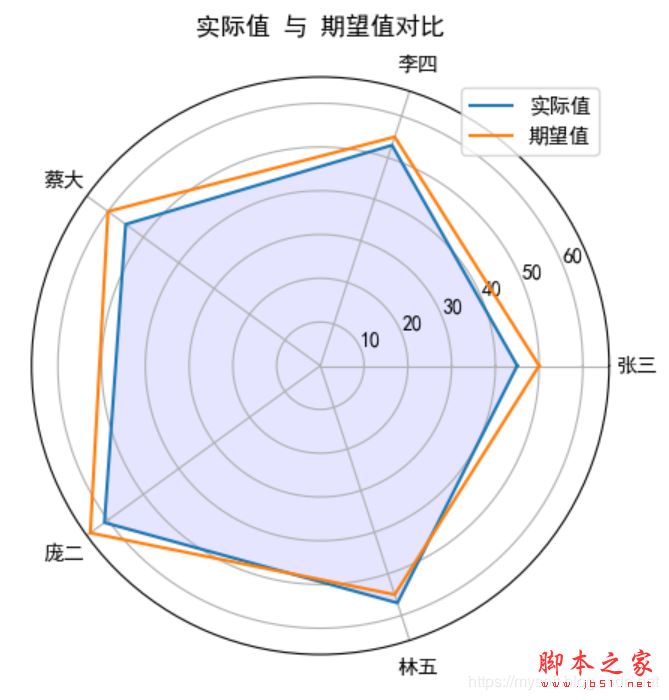

输出结果如下：
