使用Matplotlib 绘制精美的数学图形例子

yipeiwu_com5年前Python基础

一个最最简单的例子:

绘制一个从 0 到 360 度完整的 SIN 函数图形

import numpy as np

import matplotlib.pyplot as pt

x = np.arange(0, 360)
# 如果打印 x ,NumPy 会给你很好看的打印格式
# print(x)

y = np.sin(x * np.pi / 180)
pt.plot(x, y)
pt.xlim(0, 360)
pt.ylim(-1.2, 1.2)
pt.title("SIN function")

pt.show()

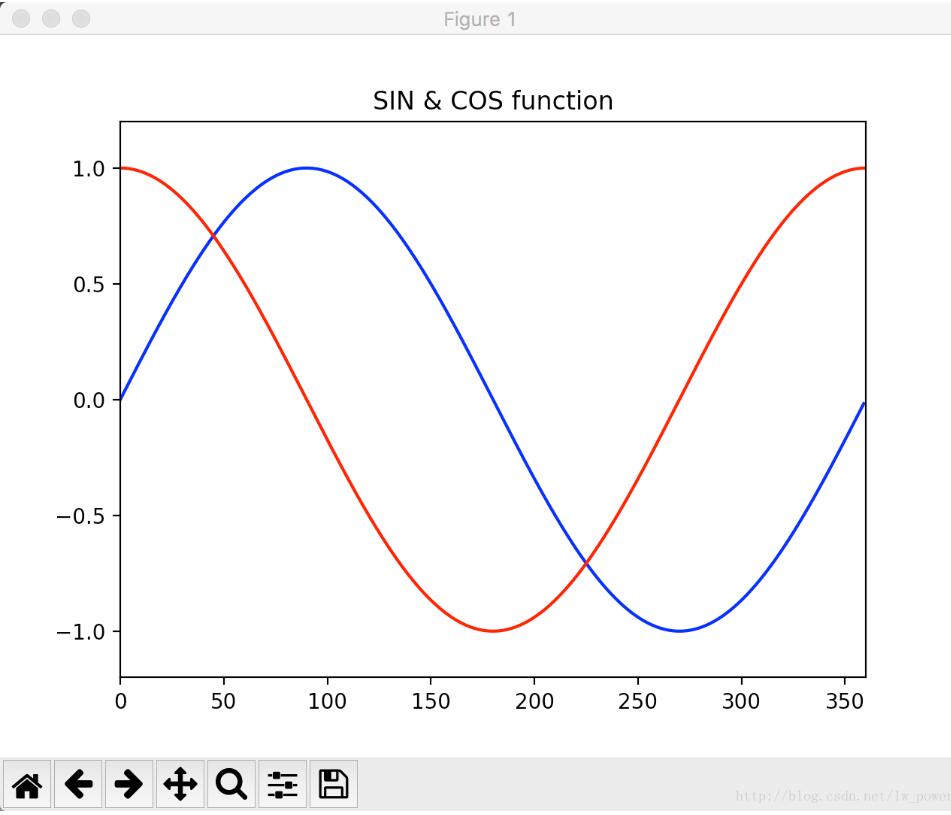

下面我们加上一个 COS 函数图形,并且使用不同的颜色来表示。

import numpy as np

import matplotlib.pyplot as pt

x = np.arange(0, 360)
y = np.sin(x * np.pi / 180)
z = np.cos(x * np.pi / 180)
pt.plot(x, y, color='blue')
pt.plot(x, z, color='red')

pt.xlim(0, 360)
pt.ylim(-1.2, 1.2)

pt.title("SIN & COS function")

pt.show()

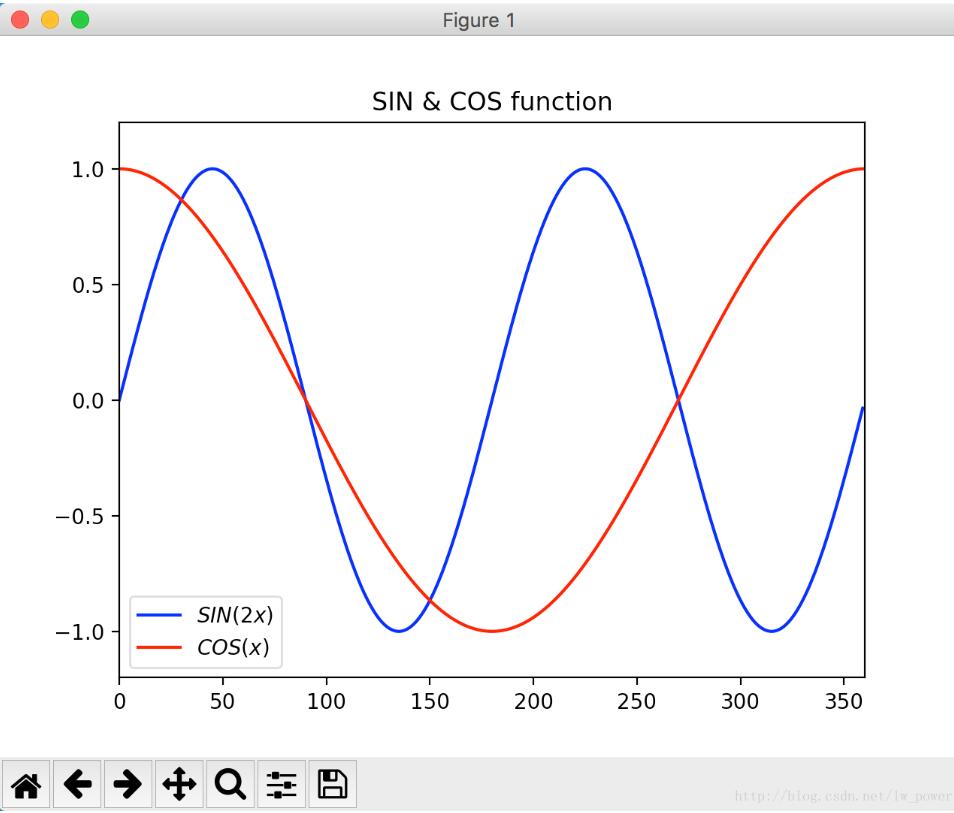

然后,我们加上图例,x 轴的说明和 y 轴的说明。

import numpy as np
import matplotlib.pyplot as pt

x = np.arange(0, 360)
print(x)

y = np.sin(2 * x * np.pi / 180.0)
z = np.cos(x * np.pi / 180.0)

# 使用美元符号把标签包围起来,得到 LaTex 公式显示的效果
pt.plot(x, y, color='blue', label="$SIN(2x)$")
pt.plot(x, z, color='red', label="$COS(x)$")

pt.xlim(0, 360)
pt.ylim(-1.2, 1.2)

pt.title("SIN & COS function")
# 要有 pt.legend() 这个方法才会显示图例
pt.legend()
pt.show()

以上这篇使用Matplotlib 绘制精美的数学图形例子就是小编分享给大家的全部内容了,希望能给大家一个参考,也希望大家多多支持【听图阁-专注于Python设计】。
