用python拟合等角螺线的实现示例
人类很早就注意到飞蛾扑火这一奇怪的现象，并且自作主张地赋予了飞蛾扑火很多含义，引申出为了理想和追求义无反顾、不畏牺牲的精神。但是，这种引申和比喻，征求过飞蛾的意见吗？
后来，生物学家又提出来昆虫趋光性这一假说来解释飞蛾扑火。不过，这个假说似乎也不成立。如果昆虫真的追逐光明，估计地球上早就没有昆虫了——它们应该齐刷刷整体移民到太阳或月亮上去了。
仔细观察飞蛾扑火，就会发现，昆虫们并不是笔直地飞向光源，而是绕着光源飞行，同时越来越接近光源，最终酿成了“惨案”。这一行为被解释成“失误”似乎更合理一点。既然火烛危险，那么飞蛾为什么要绕着火烛飞行呢？

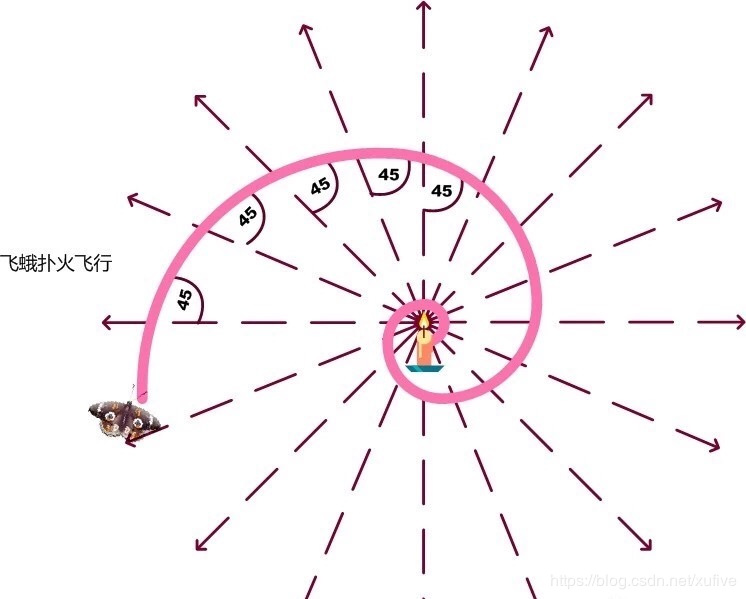

最新的解释是，飞蛾在夜晚飞行时是依据月光和星光作为参照物进行导航的。星星和月亮离我们非常远，光到了地面上可以看成平行光，当飞蛾的飞行路径保持与光线方向成恒定夹角时，飞蛾就变成了直线飞行，如下图所示。
然而，当飞蛾遇到了火烛等危险光源时，还是按照以前的飞行方式，路径保持与光线方向成恒定夹角，以为依旧能飞成一条直线，结果悲剧了。此时它的飞行轨迹并不是一条直线，而是一条等角螺旋线，如下图所示。
可怜的飞蛾！亿万年进化出来的精准导航，在人工光源的干扰下竟如此不堪。
螺线及等角螺线
螺线家族很庞大，比如，阿基米德螺线、费马螺线、等角螺线、双曲螺线、连锁螺线、斐波那契螺线、欧拉螺线等等。等角螺线，又叫对数螺线，螺线家族的一员。
早在2000多年以前，古希腊数学家阿基米德就对螺旋线进行了研究。公元1638年，著名数学家笛卡尔首先描述了对数螺旋线（等角螺旋线），并列出了螺旋线的解析式。这种螺旋线有很多特点，其中最突出的一点就是它的形状，无论你把它放大或缩小它都不会有任何的改变。就像我们不能把角放大或缩小一样。
用极坐标分析法分析飞蛾扑火的飞行轨迹，可知，轨迹线上任意一点的切线与该点与原点的连线之间的夹角是固定的，这就是等角螺线得名的由来。因为分析过程使用了对数，所以等角螺线又叫对数螺线。我不太会用LaTeX写数学公式，所以就用 python 的方法写出螺线方程。其中，fixed 表示螺线固定角，大于 pi/2 则为顺时针螺线，小于 pi/2 则为逆时针螺线。theta 表示旋转弧度，r 表示距离中心点距离。
r = fixed*np.exp(theta/np.tan(fixed))
等角螺线在生活中也经常见到，比如，鹦鹉螺的花纹、玫瑰花瓣的排列，星系的悬臂，低气压云图等。
绘制等角螺线
给定中心点和固定角，一个等角螺线就被唯一地确定了。这个螺线可以绕很多圈，可以填满整个宇宙。但很多时候，我们往往只需要观察螺线上的一小部分，这时候就需要两个参数来约定：一个叫作 circle，表示你希望看到多少圈螺线，一个叫作 phase，表示螺线的可见部分向内（顺时针）或向外（逆时针螺线）旋转多少圈。
这是使用 matplotlib 绘制等角螺线的函数，其中固定角参数 fixed 做了一点处理：以度（°）为单位，以零为中心，大于零则为顺时针螺线，小于零则为逆时针螺线
import numpy as np
import matplotlib.pyplot as plt
from pylab import mpl
mpl.rcParams['font.sans-serif'] = ['FangSong']
mpl.rcParams['axes.unicode_minus'] = False
def plotSpiral(core, fixed, phase=0, circle=4):
"""绘制等角螺线
core - 等角螺线的中心坐标，tuple类型
fixed - 等角螺线的固定角度，单位：度（°）。fixed大于零则为顺时针螺线，小于零则为逆时针螺线
phase - 初始相位，单位：圈（360°）。对顺时针螺线，该数值越大，螺线越大，对逆时针螺线则相反
circle - 螺线可见部分的圈数，单位：圈（360°）
"""
plt.axis("equal")
plt.plot([core[0]], [core[1]], c='red', marker='+', markersize=10)
fixed_rad = np.radians(90 + fixed)
theta = np.linspace(0, circle*2*np.pi, 361) + phase*2*np.pi
r = fixed_rad*np.exp(theta/np.tan(fixed_rad))
x = r*np.cos(theta) + core[0]
y = r*np.sin(theta) - core[1]
plt.plot(x, y, c='blue')
plt.show()

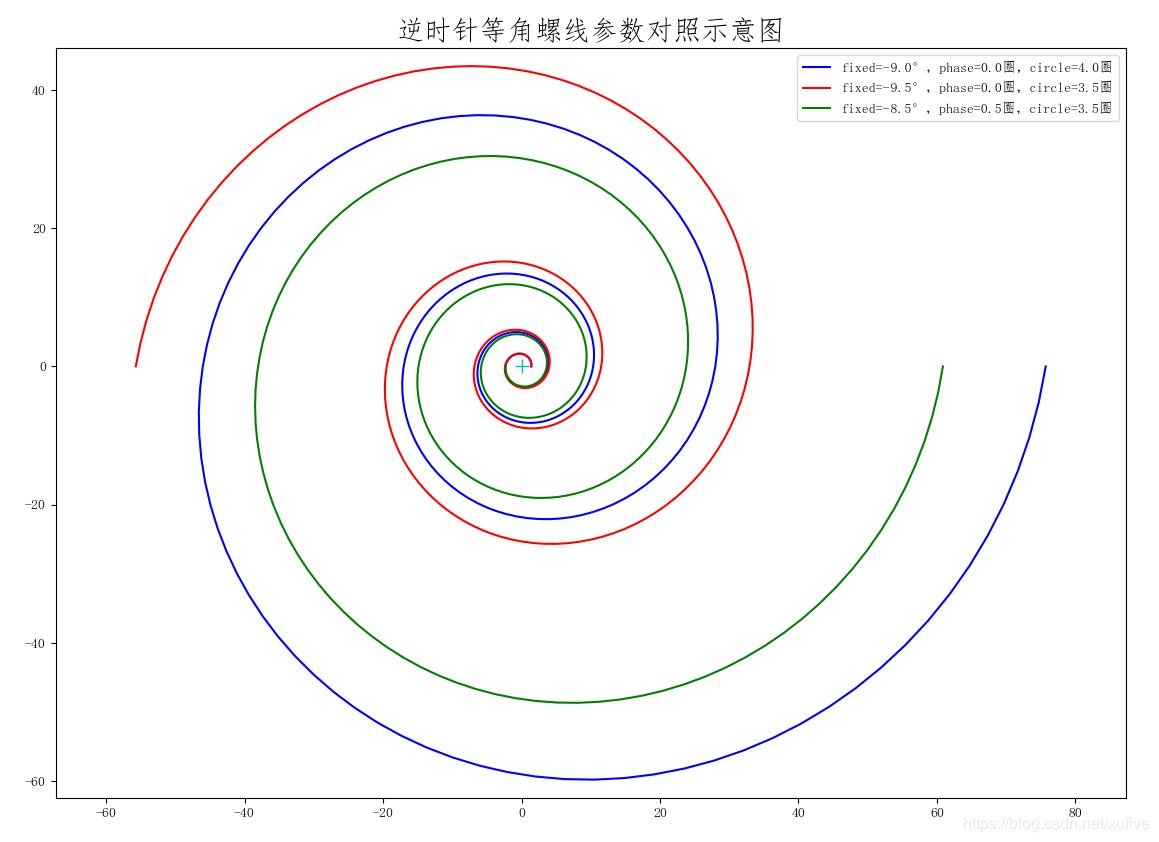

下图展示了逆时针等角螺线各个参数的意义：

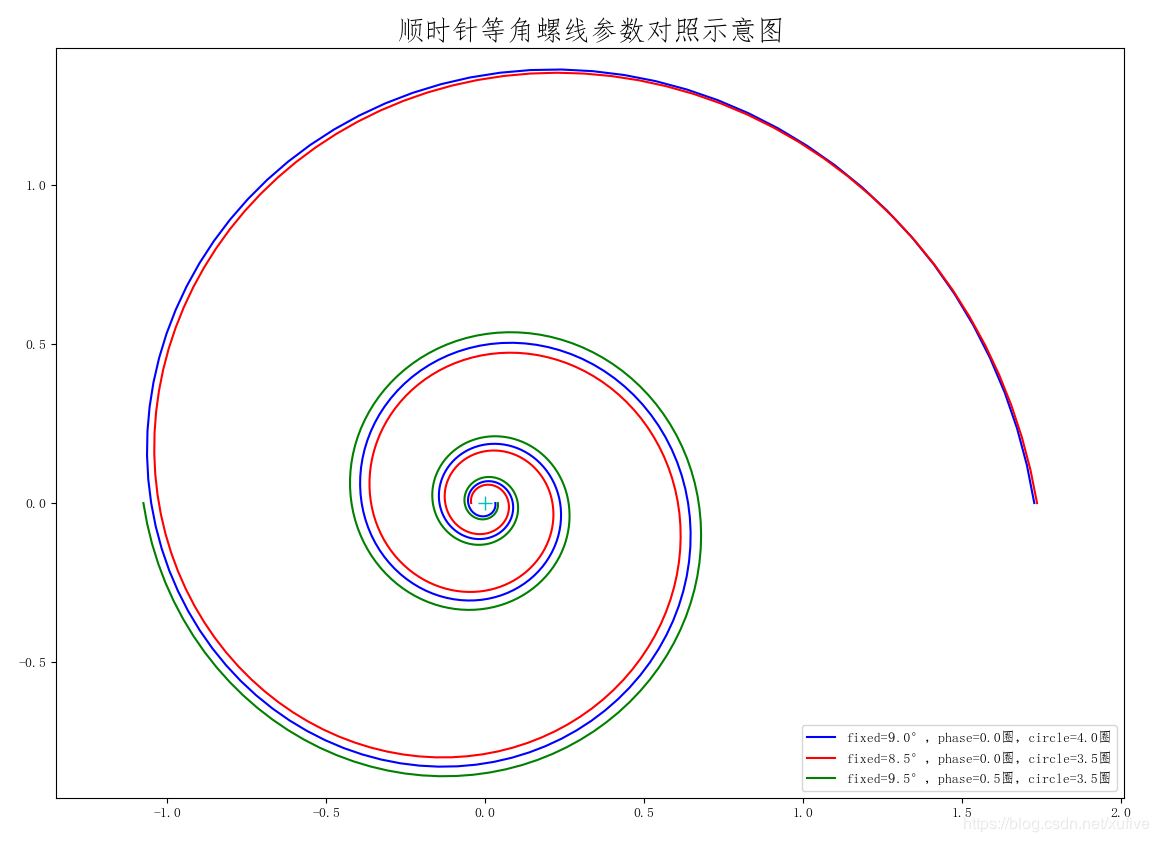

下图展示了顺时针等角螺线各个参数的意义：
拟合等角螺线

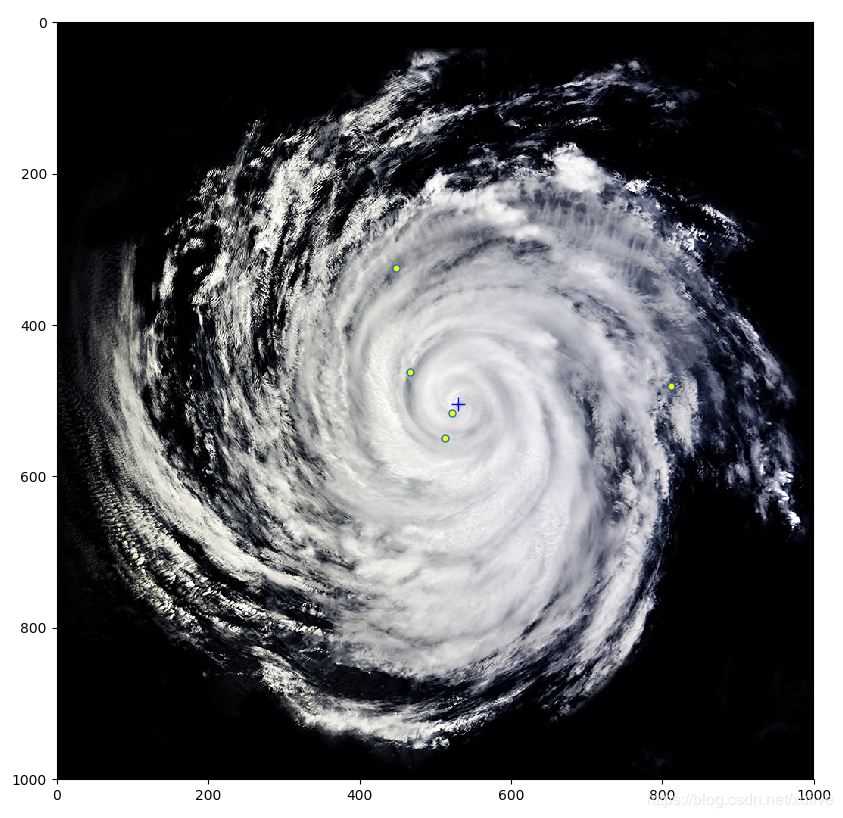

在台风定位时，需要手动确定台风中心位置，并标识出台风螺线轨迹上的部分点，然后逆合出螺线方程。如下图所示，蓝色十字为台风中心点，5个黄色圆点是手工标注的台风螺线轨迹上的点。
以下为拟合函数
import numpy as np
from scipy import optimize
def fit_spiral(core, dots):
"""拟合等角螺线，返回定角fixed，初始相位phase"""
fixed_ccw = 0.445*np.pi
fixed_cw = 0.555*np.pi
# 将dots拆分成x_list和y_list
x_list, y_list = list(), list()
for x, y in dots:
x_list.append(x-core[0])
y_list.append(y-core[1])
# 计算距离
x = np.array(x_list)
y = np.array(y_list)
r = np.hypot(x,y)
# 按照距离排序
sort_mask = np.argsort(r)
x = x[sort_mask]
y = y[sort_mask]
r = r[sort_mask]
# 计算角度
theta = np.arctan(y/x)
theta[x<0] += np.pi
# 确定顺序（CW-顺时针，CCW-逆时针）
d = np.diff(theta)
print(d)
ccw = d[d>0].size > d[d<0].size
print('ccw=',ccw)
# 调整角度为升序（CCW）或降序（CW）
if ccw:
for i in range(1, theta.size):
while theta[i] < theta[i-1]:
theta[i] += 2*np.pi
dtheta = theta[i] - theta[i-1]
while r[i]/r[i-1] > 1.8*np.exp(dtheta/np.tan(fixed_ccw)):
theta[i] += 2*np.pi
dtheta = theta[i] - theta[i-1]
else:
for i in range(theta.size-1)[::-1]:
while theta[i] < theta[i+1]:
theta[i] += 2*np.pi
dtheta = theta[i+1] - theta[i]
while r[i+1]/r[i] > 1.8*np.exp(dtheta/np.tan(fixed_cw)):
theta[i] += 2*np.pi
dtheta = theta[i+1] - theta[i]
# 定义拟合函数
def fmax(theta, fixed, phase):
fixed = np.radians(90 + fixed)
return fixed*np.exp((theta+phase*2*np.pi)/np.tan(fixed))
try:
fita, fitb = optimize.curve_fit(fmax, theta, r, [2-int(ccw), 0], maxfev=10000)
return fita
except:
return None
core = (530, 496)
dots = [(467,538), (448,675), (522,484), (513,451), (811,519)]
result = fit_spiral(core, dots)
if isinstance(result, np.ndarray):
plotSpiral(core, result[0], phase=result[1], circle=4)
else:
print(u'拟合失败')
拟合效果如下图：
